Hallo, ich habe einen Spartan3, in dessen SRAM nach Power-on ein Bitfile geladen wird. Nun möchte ich gerne im FPGA prüfen, ob das Bitfile während der Laufzeit stabil bleibt oder ggf. irgendwo etwas kippt (Selbsttest). Bei µC ist das recht einfach: Checksumme über das Programm rechnen und mit der Referenz vergleichen. Aber beim FPGA? Geht das überhaupt irgendwie oder steh ich da auf verlorenem Posten?
Mit einem externen Controller (oder PC) kannst Du das Bitfile auch wieder auslesen. Allerdings müssen u.a. die Schaltzustände von Flipflops und Arbeitszellen im BRAM maskiert werden. Dann kannst Du wieder Deine Checksumme prüfen. Duke
Duke Scarring schrieb: > Mit einem externen Controller (oder PC) Eine Möglichkeit, daß der FPGA sich selbst überprüft, gibt's wohl nicht, oder?
Beim Spartan 3 nicht, ab Extended Spartan 3A oder neuer gibts den ICAP (Internal Configuration Access Port). Da kannst du theoretisch das Bitfile auslesen und die CRC berechnen.
Bronco schrieb: > Nun möchte ich gerne im FPGA prüfen, ob das Bitfile > während der Laufzeit stabil bleibt oder ggf. irgendwo etwas kippt > (Selbsttest). Wie möchtest du übrigens sicherstellen, dass nicht gerade der Teil des Designs, der das Bit-File überprüfen soll, von einem Bit-Kipper betroffen ist?
Ich komme aus dem µC-Welt, und da ist ein Programm-CRC-Test nichts besonders. Es wundert mich ein wenig, daß ich beim FPGA bisher nichts vergleichbares gefunden habe (ich weiß, ich soll nicht immer µC und FPGA vergleichen). Nun ist ja (beim Spartan) eine CRC im Bitfile, die während der FPGA-Konfig geprüft wird, da hätte es vielleicht einen eleganten Trick gegeben können, um darüber die Integrität zu checken.
Ich kenne mich mit Xilinx nicht gut aus. Bei Altera gibts in den FPGAs einen (nicht rekonfigurierbaren) CRC Check, der eben dies automatisch macht. Da der nicht auf konfigurierbaren SRAM-Zellen basiert, ist die Wahrscheinlichkeit eines Bitflips stark reduziert. Auskunft ob Xilinx sowas hat, gibt dir in der Regel das Datenblatt des Chips.
Naja, beim µC ist das Problem ja das selbe. Wenn jetzt das Prüfprogramm aus dem RAM ausgeführt wird, in dem ein Bitkipper vermutet oder möglich ist, ist das Prüfprogramm selbst ja eventuell kaputt. Beim Spartan 6 gibts ein POST_CRC_ERROR Flag innerhalb des Designs, je nach BitGen Settings kann das wohl benutzt werden, um CRC Fehler beim Laden des BitStreams festzustellen Wenn kein Reboot on Error). Allerdings weiß ja dann niemand ob das Bitfile überhaupt gescheit funktioniert, um den Status auslesen zu können. Normalerweise wird ein FPGA nicht gestartet, wenn bei der Config was schief geht, nachher hat man da wenig Möglichkeiten. Über das ICAP kann man die gesamte Konfig auslesen, aber dann hast du das gleiche Problem wie oben. Auch ein dedizierter CRC Block reduziert lediglich die Wahrscheinlichkeit, denn der will ja auch erst mal angesteuert werden. ist halt nicht mit dem µC vergleichbar. Was ist denn Sinn der Übung? Weltraum? Warum sollte/könnte da was kippen?
Christian R. schrieb: > Was ist denn Sinn der Übung? Weltraum? Warum sollte/könnte da was > kippen? Wir haben Geräte im Feld, die immer wieder Fehler zeigen, die durch Reset (und damit Neukonfig des FPGA) behoben werden können. Es gibt deutliche Hinweise darauf, daß die Fehler durch ESD verursacht werden. Ich würde nun gerne eingrenzen, ob ggf. die Logik im FPGA verfälscht wird oder ob der Fehler an anderer Stelle entsteht.
Dazu würde es ja aber nicht reichen, die Konsistenz des Bit-Files zu prüfen, sondern du müsstest Prüfen, ob die Config-RAM-Zellen im FPGA noch den gewünschten Zustand haben. Und ich glaube, dann wird es noch komplizierter. Kannst du dem Fehler nicht einfacher auf die Schliche kommen? Indem du z.B. ein Gerät so modifizierst, dass du z.B. nur das PFGA zurücksetzten kannst und der Rest der Schaltung in seinem Zustand verbleibt? Damit kannst du dann zumindest mal eingrenzen, wo der Fehler tatsächlich auftaucht. Ggf kann man auch die Config-RAMs mit dem Download-Adapter auslesen und per PC-Tool mit dem original Bit-File vergleichen.
Dann geht das ganze aber nur sinnvoll durch Readback über JTAG. Vermutlich ist die Ursache aber ein unsauberes Design, wahrscheinlich asynchrone Eingänge nicht richtig eingetaktet und das bringt bei Störungen die State Machines durcheinander ...eventuell auch unsaubere Versorgungsspannung.
Bronco schrieb: > Ich komme aus dem µC-Welt, und da ist ein Programm-CRC-Test nichts > besonders. > Es wundert mich ein wenig, daß ich beim FPGA bisher nichts > vergleichbares gefunden habe (ich weiß, ich soll nicht immer µC und FPGA > vergleichen). Dann hast du nicht genau genug gesucht. Bei Lattice heisst das Feature Soft Error Detection und gibt es für ECP2/M, XP2, ECP3, MachXO2. Bei Xilinx habe ich es auch schon im Zusammenhang mit einer Studie über Fehlerhäufigkeiten gesehen, weiss aber nicht mehr für welche Familien es verfügbar ist. Bei der Xilinx Variante konnte man auch zur Laufzeit einen Fehler injizieren und damit das Verhalten des eigenen Designs im Fehlerfalle testen. Christian R. schrieb: > Vermutlich ist die Ursache aber ein unsauberes Design, wahrscheinlich > asynchrone Eingänge nicht richtig eingetaktet und das bringt bei > Störungen die State Machines durcheinander ...eventuell auch unsaubere > Versorgungsspannung. Halte ich auch für die wahrscheinlichere Fehlerursache.
Lattice User schrieb: >> Vermutlich ist die Ursache aber ein unsauberes Design, wahrscheinlich >> asynchrone Eingänge nicht richtig eingetaktet und das bringt bei >> Störungen die State Machines durcheinander ...eventuell auch unsaubere >> Versorgungsspannung. > > Halte ich auch für die wahrscheinlichere Fehlerursache. Ich ehrlich gesagt auch (das darf ich sagen, denn das Projekt ist nicht von mir entwickelt worden, ich darf nur die Fehler rausmachen). Allerdings hätte es geholfen, diese Fehlerquelle ausschließen zu können.
Bronco schrieb: > Allerdings hätte es geholfen, diese Fehlerquelle ausschließen zu können. Wenn das Ding nicht im Weltraum operiert, kann man das eigentlich ausschließen. Notfalls halt über JTAG zurücklesen und vergleichen.
Christian R. schrieb: > Notfalls halt über JTAG zurücklesen und vergleichen. Das Problem ist, daß dieser Fehler sehr unregelmäßig im Feld auftritt, aber ich konnte ihn im Labor nie reproduzieren. Ich suche jetzt seit gut 3 Monaten in einem Projekt, das mich nur noch ärgert, und jeder Ansatz führt in eine Sackgasse... :-O
kannst du vielleicht eine Version der Hardware machen, in der der uC an das JTAG-Interface des FPGA angeschlossen ist? Dann könntest du im Fehlerfall über JTAG die SRAM-Zellen auslesen und in irgendeinem NV-Speicher ablegen. Der Kunde sendet das Gerät zurück und du kannst die Info auslesen und vergleichen, ob das noch mit dem Ausleseergebnis übereinstimmt, wenn das Gerät noch funktionierte.
Schlumpf schrieb: > kannst du vielleicht eine Version der Hardware machen, in der der uC an > das JTAG-Interface des FPGA angeschlossen ist? Keine Chance! Es brennt, Lösung muß her, keine Idee, woran es liegt, und kosten darf's auch nix...
Na dann. Pech gehabt. Das unterscheidet den Bastler vom Entwickler. :)
Bronco schrieb: > Keine Chance! > Es brennt, Lösung muß her, keine Idee, woran es liegt, und kosten darf's > auch nix... 5 Fädeldrähte kosten nix. Bissle Hirnschmalz kostet Zeit. Aber wenn das schon zu viel ist, und du glaubst, dass dir hier jemand per Ferndiagnose sagt, wo der Fehler liegt, dann wirst wohl Pech gehabt haben. Mein Tipp: Ich glaube nicht, dass im FPGA die Bits kippen. Ich glaube eher an ein schlechtes HDL-Design (asynchron, latch, fehlende Timing Constraints, Glitches, etc), wenn es tatsächlich am FPGA liegt. Oder eine bugy Software. Du hast hier jetzt ein paar Ideen bekommen, wie man prüfen könte, ob der FPGA "schuld" ist, aber die scheinen dir ja zu kompliziert zu sein. Auf deine ursprüngliche Frage, ob es einen fertigen checker für sowas gibt, wurde ja auch geantwortet, aber der kostet halt leider auch Geld. Und das Problem ist, dass du neu synthetisieren musst und dann die Welt im FPGA wieder ganz anders aussieht und eventuell der Fehler gar nicht mehr auftritt.
Bronco schrieb: > Ich komme aus dem µC-Welt Und vor allem sollte man bei einem solch nicht-trivialen Problem jemanden ranlassen, der Ahnung davon hat. FPGA und µC unterscheiden sich nun mal extrem.
Es wäre zu aufwändig, die ganze Entwicklungsgeschichte dieses Produkts hier darzustellen, aber ich kam erst dazu, als sowohl HW und Firmware schon fertig gebastelt (muß man leider so sagen) waren und das Ding an Kunden verkauft war. Meine Aufgabe ist es jetzt, nachträglich Qualität reinzuzaubern. Eure ganzen Anregungen nehm ich durchaus ernst, und ich verbringe seit Monaten den Großteil meiner Zeit damit, die Logik nach Problemen zu durchforsten (von denen ich auch schon viele Gefunden habe), wobei ich übrigens auch die Simulation und Testbenches zu schätzen gelernt habe. Die Selbsttest-Geschichte war nur eine Idee, läßt sich aber leider im Spartan3 wohl nicht realisieren.
Synthetisierst du im Rahmen deiner Fehlersuche auch hin und wieder das HDL-Design neu? Oder hast du die Fehler außerhalb des HDL-Designs gefunden?
Christian R. schrieb: > Und vor allem sollte man bei einem solch nicht-trivialen Problem > jemanden ranlassen, der Ahnung davon hat. FPGA und µC unterscheiden sich > nun mal extrem. Ich hab tatsächlich nicht viel Erfahrung mit FPGAs. Genau aus diesem Grund geh ich ziemlich nach Lehrbuch und Lothar Miller vor. Damit konnte ich viele bestehende Probleme finden, die von unseren erfahrenen Leuten übersehen wurden (gerade beim Synchronisieren und Clock-Domain-Crossing). Das hat sich inzwischen rumgesprochen, und wenn's ein (Qualitäts-)Problem gibt, muß ich mich drum kümmern, weil die erfahrenen Entwickler lieber neue Produkte in aller machen, als sich mit alten Problemen zu plagen. Wenn FPGA-Entwicklung so aussieht, dann will ich wirklich gerne wieder zu den µCs zurück.
Bronco schrieb: > Genau aus diesem > Grund geh ich ziemlich nach Lehrbuch und Lothar Miller vor. --> Schonmal kein gut ;) Und wenn du mit diesen Hinweisen bereits Fehler im Design gefunden hast, dann liegt die Vermutung nahe, dass eure "erfahrenen" Leute noch mehr Schlampereien eingebaut haben. Hier vielleicht noch ein paar Punkte, die du abchecken kannst: - Gibt es nach der Synthese im Report "unconstrained pathes"? - Sind alle asynchronen Eingäne (Pins) direkt über mindestens eine Registerstufe (besser zwei) synchronisiert? - Sind die Pfade zwischen den Clock-Domains korrekt constrained? - Sind die Steuersignale zwischen den Domains von zeitlichen Ablauf so gesteuert, dass in allen möglichen Timinggrenzen der Synthese gewährleistet ist, dass die Daten zum Zeitpunkt des Übernahme-Signals stabil sind? - Gibt es Latches? -> Synthese Report - Sind alle Register vollständig beschrieben? - Sind die Sensitivity-Listen vollständig (da streiten sich die Geister, aber ich hab es selbst schon erlebt, dass eine unvollständige Liste zu einem ungewollten Verhalten im Chip geführt hat) - Können Gitches entstehen, die in kombinatorischer Logik zu Problemen führen können? - Sind die Ausgänge über Register geführt und daher glitchfrei?
Schlumpf schrieb: > --> Schonmal kein gut ;) Was hab ich denn da für nen Mist geschrieben? "Schonmal gut" sollte das heißen :-)
einen hab ich noch: - Sind die Signale an die internen RAMs (falls vorhanden) glitchfrei? je nach Konfiguration des RAMs kann sein, dass er keine Eingangsregister hat und dann können Glitches Speicherzellen überschreiben
Schlumpf schrieb: > Hier vielleicht noch ein paar Punkte, die du abchecken kannst: Werd ich auf jeden Fall tun, danke! Ich will ja auch was lernen dabei (deswegen mach ich doch den ganzen Sche*ß überhaupt). Konkret gibt es folgendes Problem: Der FPGA ist mit einem RAM verbunden (über 16Bit-Bus + Steuersignale). Die Leiterbahnführung ist unoptimal (unterschiedliche Längen der Signale und auch noch an unterschiedliche FPGA-I/O-Blöcke angeschlossen). Als der Entwickler das inbetrieb genommen hat, funktionierte es nicht, wie geplant, und er hast lange drann herumgedoktort, bis es seiner Meinung nach getan hat. Der VHDL-Code des entsprechenden Moduls zeugt von ewigem Trial&Error. Der Fehler äußert sich so, daß ein Teil der Daten, die der FPGA in dem RAM puffert, korrupt sind. Dabei ist nicht klar, ob er sie schon falsch reinschreibt oder erst falsch rausliest. Natürlich hab ich den Fehler zuerst in dem VHDL-Modul vermutet (bzw. vermute ihn immer noch dort). Was allerdings seltsam ist, ist, daß der Neuladen des FPGA hilft. Wie gesagt: die Firmware-Integrität war nur eine von vielen Ideen.
Bronco schrieb: > Dabei ist nicht klar, ob er sie schon falsch > reinschreibt oder erst falsch rausliest. Ich meine: ob es beim Schreiben oder beim Lesen zu der Korruption kommt. Die Daten im FPGA beim Schreiben sind noch okay, das hab ich geprüft.
Bronco schrieb: > Der FPGA ist mit einem RAM verbunden (über 16Bit-Bus + Steuersignale). Ist es ein einfacher SRAM? Wie ist das Timing seitens des FPGA vorgesehen? Sampelt der vielleicht beim Lesen aus dem RAm zu früh, so dass die Daten zu dem Zeitpunkt noch nicht stabil sind?
Schlumpf schrieb: > Ist es ein einfacher SRAM? Wie ist das Timing seitens des FPGA > vorgesehen? Sampelt der vielleicht beim Lesen aus dem RAm zu früh, so > dass die Daten zu dem Zeitpunkt noch nicht stabil sind? Es ist ein DRAM mit internem Refresh, welches mit synchronem Burst betrieben wird. Dazu wird ein externer Clock verwendet (taktet das DRAM direkt und den FPGA). Das Timing ist irgendwie hingetrickst, mit viel Trial&Error (die Clock-Phase wurde durch Tests herausgefunden und die FPGA-Logik setzt manche Signale bei steigender und andere bei fallende Flanke, obwohl laut Datenblatt alles bei steigender Flanke geschehen sollte usw.) Der Entwickler sagt, die Hardware ist schuld, und anders konnte er es nicht machen. Aber was er sich genau gedacht hat, konnte er mir auch nicht mehr erklären. Leider stecken die Leiterbahnen in einer mehrlagigen Leiterplatte, so daß man sie auch nicht messen kann.
Hört sich aber alles ziemlich besch.. an. Ob es daran liegt, lässt sich natürlich auf die Distanz schwer sagen, aber so vermurkste Timings, die offensichtlich nicht Datenblattkonform sind, und halt irgendwie so lange hingeschoben wurde, bis es funktionierte, lassen nicht gerade hoffen, dass man den Fehler schnell eingrenzen kann. Na ja ich hoff, ich konnte dir trotzdem ein paar hilfreiche Tipps geben, aber ne Ferndiagnose an einem System, welches offensichtlich ziemlich vermurkst ist, ist natürlich nicht möglich. Viel Erfolg!
Bronco schrieb: > Es ist ein DRAM mit internem Refresh, welches mit synchronem Burst > betrieben wird. Dazu wird ein externer Clock verwendet (taktet das DRAM > direkt und den FPGA). Was ist das für ein DRAM genau? Bei welcher Frequenz? > Das Timing ist irgendwie hingetrickst, mit viel Trial&Error (die > Clock-Phase wurde durch Tests herausgefunden und die FPGA-Logik setzt > manche Signale bei steigender und andere bei fallende Flanke, obwohl > laut Datenblatt alles bei steigender Flanke geschehen sollte usw.) Das hört sich abenteuerlich an. Dafür gibt es IO Constraints zur Einstellung von Setup und Holdzeiten. Auch sollte man immer die IO Flipflops verwenden, sonst hat man mit jedem neuem Bitimage andere Setup/Hold Erfordenisse. > Der Entwickler sagt, die Hardware ist schuld, und anders konnte er es > nicht machen. Aber was er sich genau gedacht hat, konnte er mir auch > nicht mehr erklären. :-( > Leider stecken die Leiterbahnen in einer mehrlagigen Leiterplatte, so > daß man sie auch nicht messen kann. Auch innere Signale sollten an den VIAs auf der Unterseite zugänglich sein, es denn es sind buried VIAs. Um die richtigen zu finden, brauchts du nur die kompletten Boarddesigndaten. Bronco schrieb: > Was allerdings seltsam ist, ist, daß der Neuladen des FPGA hilft. Neuladen ist ja ein Reset. Timingprobleme können z.B. dafür sorgen dass bei einer Onehot FSM zwei States gleichzeitig aktiv sind. Und schon geht nichts mehr. Wum den Fehler zu provozieren mal mit Fön und Kältespray probieren. Was man auch probieren kann ist die Versorgungspannungen an die unterere Grenze oder sogar leicht darunter einzustellen.
Bronco schrieb: > Bei der Fehlersuche oder bei der Jobsuche? Jetzt mal mal den Teufel nicht an die Wand ;-)
Lattice User schrieb: >Was ist das für ein DRAM genau? http://download.micron.com/pdf/datasheets/psram/128mb_burst_cr1_5_p26z.pdf >Bei welcher Frequenz? 80MHz >Das hört sich abenteuerlich an. >Dafür gibt es IO Constraints zur Einstellung von Setup und Holdzeiten. Welche 45 Timing Constraints-Fehler erzeugen! Der Entwickler sagt, das ging nicht besser, weil die Hardware auf den Signalen Skews erzeugt, und damit alles wieder ausgeglichen wird :-O >Auch sollte man immer die IO Flipflops verwenden, sonst hat man mit >jedem neuem Bitimage andere Setup/Hold Erfordenisse. Das hab ich. >Auch innere Signale sollten an den VIAs auf der Unterseite zugänglich >sein, es denn es sind buried VIAs. Um die richtigen zu finden, brauchts >du nur die kompletten Boarddesigndaten. Nicht bei einer 12-lagigen Platine mit BGA-Bauteilen :-( >Wum den Fehler zu provozieren mal mit Fön und Kältespray probieren. Ja, genau das mach ich seit mehreren Wochen: Verschiedene Boards bei verschiedenen Temperaturen mit verschiedenen Firmwaren testen und versuchen, irgendein Muster im Verhalten zu erkennen. Ich denke, das einzig sinnvolle wäre, jedes Bus-Signal mit dem Logic auszumessen. Aber weder komm ich an die Leitungen ran, noch haben wir einen Logic.
Bronco schrieb: [DRAM] >>Bei welcher Frequenz? > 80MHz Auf dem Spartan3 ist das schon sportlich. Der hat m.E. auch keine IO-Delays um Skew ausgleichen zu können. Du kannst die ersten beiden RAM-Zellen mit Nullen und Einsen füllen. Mit einer DCM schiebst Du dann den Takt für das Lesen der Daten solange hin und her, bis Du in der Mitte vom Auge bist. > Ich denke, das einzig sinnvolle wäre, jedes Bus-Signal mit dem Logic > auszumessen. Aber weder komm ich an die Leitungen ran, noch haben wir > einen Logic. Einmal mit Profis arbeiten ;-) Duke
Bronco schrieb: > Welche 45 Timing Constraints-Fehler erzeugen! Der Entwickler sagt, das > ging nicht besser, weil die Hardware auf den Signalen Skews erzeugt, und > damit alles wieder ausgeglichen wird :-O Das heißt, der Entwickler ist greifbar und hat sich noch nicht aus dem Staub gemacht? Wieso wird der dann nicht verpflichtet, den Fehler zu suchen, wenn er ja doch anscheinende recht genau weiss, was da geht und was nicht? Aber gut, das ist eure interne Politik und um die geht es hier nicht. Die Aussage, dass es nicht besser geht und die Skews auf der Hardware das dann schon richten, die finde ich sehr spannend. Wenn er die Skews kennt, dann kann er die in den Constraints für den FPGA mit einrechnen. Somit ist die Zielvorgabe für die Synthese klar. Schmeißt die dann immer noch Fehler, dann hat sie die Zielvorgabe nicht erreicht und man muss mit Problemen rechnen. Wenn man allerdings pauschal sagt, dass man eigentlich schrottige Constraints verwendet und weiss, dass die Synthese es nicht schafft, aber es dann ja schon irgendwie passt, weil die HW nen Skew erzeugt, dann ist das unterstes Bastelniveau! Man müsste ja nach JEDEM Syntheselauf die Laufzeiten der einzelnen Signale manuell auswerten, mit den Skews auf der Leiterplatte verrechnen und dann entscheiden, ob das so passt. Dieses Vorgehen ist, mit Verlaub, kompetter Murks. Und ich würde mir diesen Entwickler an den "Ei..n" packen, weil die Aussage "geht nicht besser" kann ich nicht ganz glauben, sondern klingt für mich eher nach "ich habe keine Ahung, warum mein Gebastel überhaupt jemals funktioniert hat, aber ich hab jetzt die Hosen gestrichen voll, dass ich mit dem Schei.. nochmal auseinander setzen muss, weil ich war damals schon nicht verstanden, was ich hier tue." Ich an deiner Stelle würde das Problem entweder politisch lösen, oder du musst dir wirklich die Mühe machen, anhand des Datenblattes des RAMs und der Leiterplattengeometrie (Signallaufzeiten auf dem PCB), alle Constraints sauber zu definieren. Ansonsten stocherst du eigentlich nur genauso planlos im Dunkeln, wie der Entwickler des Boards.
Hallo, ich betreibe diesen RAM wie auf Seite 11 des verlinkten PDFs beschrieben. Das Board ist hier ein Nexys2. Ich verwende zwar nur 50MHz aber das geht total problemlos und ziemlich einfach, ich brauche je 16Bit so 5 Takte für schreiben oder lesen. Also so 20MBytes/s. Wenn dir das reicht kann ich gerne mal Code hochladen. Allerdings hab ich mir keinen "Controller" geschrieben sondern verwende einzelne Schreib- und Leseoperationen. -gb-
Gustl Buheitel schrieb: > Hallo, ich betreibe diesen RAM wie auf Seite 11 des verlinkten PDFs > beschrieben. Das Board ist hier ein Nexys2. Danke, aber wir benutzen den Burst-Mode, um die max. Datenrate zu erreichen. Das Problem ist auch nicht das RAM, sondern die Anbindung des RAMs an den FPGA (Layout). Da sind anscheinend viele Defizite, die man in der FPGA-Logik ausgleichen wollte.
Verwendest du eine PLL mit mehreren Ausgangstakten? Ich hatte mal einen ähnlichen Effekt (bei einem Altera Cyclone II): Mit einer PLL wurden aus einem externen Takt-Signal mehrere Takte erzeugt, die zueinander eine bestimmte Phasenlage haben müssen. Wenn auf dem externen Takt-Signal eine Störung war bzw. der externe Takt kurzzeitig ausgesetzt hat, konnte es passieren, dass sich die Phasenlage der Ausgangstakte der PLL zueinander verschoben hat und dann auch dauerhaft falsch geblieben ist. Nach einem Neustart der FPGAs war es dann wieder gut. Alternativ gibt es auch einen Reset-Eingang für die PLL, mit der die Phasenlage der Ausgangssignale neu initialisiert wird.
Johannes E. schrieb: > Nach einem Neustart der FPGAs war es dann wieder gut. Alternativ gibt es > auch einen Reset-Eingang für die PLL, mit der die Phasenlage der > Ausgangssignale neu initialisiert wird. Danke, das ist ein interessanter Ansatz. Ich hab mir auch schon überlegt, ob zu dem Zeitpunkt, wo das Busprotokol im RAM konfiguriert ist, der DCM überhaupt schon gelockt ist. Dem geh ich mal nach...
Bronco schrieb: > Ich hab mir auch schon überlegt, ob zu dem Zeitpunkt, wo das Busprotokol > im RAM konfiguriert ist, der DCM überhaupt schon gelockt ist. > Dem geh ich mal nach... Üblicherweise verwendet man den "Locked"-Ausgang (heist bei Altera so, bei Xilinx evtl. anders), um das sicherzustellen.
Bronco schrieb: > >>Auch innere Signale sollten an den VIAs auf der Unterseite zugänglich >>sein, es denn es sind buried VIAs. Um die richtigen zu finden, brauchts >>du nur die kompletten Boarddesigndaten. > Nicht bei einer 12-lagigen Platine mit BGA-Bauteilen :-( > Die Platine hat also buried VIAs? Du schreibst weiter oben, dass eine externe Clock verwendet wird die den DRAM direkt taktet und auch an den FPGA geht. Laut dem DRAM Datenblatt muss aber bei bestimmten Operationen die Clock fest auf Low sein. Wie wird das erreicht?
Lattice User schrieb: > Die Platine hat also buried VIAs? Jede Menge. > Du schreibst weiter oben, dass eine externe Clock verwendet wird die den > DRAM direkt taktet und auch an den FPGA geht. > Laut dem DRAM Datenblatt muss aber bei bestimmten Operationen die Clock > fest auf Low sein. Wie wird das erreicht? Der externe 80MHz-Clock ist fest verdrahtet mit dem CLK-Eingang, woraus sich ergibt, daß das RAM ausschließlich im synchronen Burst-Mode betrieben werden kann. :( Ich hatte auch schon die Idee, das RAM zu Testzwecken aysnchron anzusteuern, aber die Idee konnte ich knicken, weil ich im FPGA keine Kontrolle über den CLK-Eingang des RAMs hab.
Bronco schrieb: > Der externe 80MHz-Clock ist fest verdrahtet mit dem CLK-Eingang, woraus > sich ergibt, daß das RAM ausschließlich im synchronen Burst-Mode > betrieben werden kann. :( Auch im synchronen Modus muss man die Configregister im RAM asynchron beschreiben. Und man muss ja mindestens einmal schreiben um den RAM in den Burstmode zu bringen. > Ich hatte auch schon die Idee, das RAM zu Testzwecken aysnchron > anzusteuern, aber die Idee konnte ich knicken, weil ich im FPGA keine > Kontrolle über den CLK-Eingang des RAMs hab. Werden die 80 MHz noch für etwas anderes auf dem Board gebraucht?
Lattice User schrieb: > Auch im synchronen Modus muss man die Configregister im RAM asynchron > beschreiben. Und man muss ja mindestens einmal schreiben um den RAM in > den Burstmode zu bringen. Wir benutzen die Methodik, die im Datenblatt unter "Configuration Register WRITE, Synchronous Mode" (Figure 13) beschrieben ist. Dabei werden die Address-Leitungen benutzt, um die Register zu konfigurieren. > Werden die 80 MHz noch für etwas anderes auf dem Board gebraucht? Nein, nur für's RAM.
Bronco schrieb: > >> Werden die 80 MHz noch für etwas anderes auf dem Board gebraucht? > Nein, nur für's RAM. D.h. man könnte (zumindestens testweise) den Clockgenerator entfernen und CLK auf L löten. Die FPGA interne Clock für den RAM Controller muss man dann halt woanders herholen. Ich kenn mich mit dem Spartan nicht aus, aber wenn es möglich ist den verwendeten Pin auch als Ausgang zu verwenden kann man die Clock für den RAM auch im FPGA erzeugen. Hätte auch den Vorteil dass die Abdeckung der Timinganalyse viel grösser ist. Vorrausgesetzt der FPGA ist schnell genug ist es sogar sinnvoll mit dem doppelten Takt zu arbeiten und CLK wie einen normalen Signalausgang zu anzusteuern.
Ein Schuß ins Blaue: schaue mal den Constraint "Signal Strength" an (keine Ahnung, wie es bei Xilinx heißt). Setze diesen so weit wie möglich herunter. Damit werden die "Ecken" der Signale "gegelättet" (leihenhaft ausgedrückt) Kest
Ich hab inzwischen ein interessantes Detail herausgefunden: Wenn ich die Spannungsversorgung wegnehme und wieder anschließe und dann den FPGA lade, kommt ist mit hoher Wahrscheinlichkeit zu einem RAM-Fehler. Wenn ich dann den FPGA nochmal lade, ist der Fehler mit hoher Wahrscheinlichkeit weg. Das hab ich vielfach reproduzieren können. Es spielt keine Rolle, wie lange ich zwischen Power-On und dem ersten FPGA laden warte (konnte auch nach 10min Wartezeit den Fehler reproduzieren). Übrigens hab ich auch eine Prüfung der DCM-Lock-Signal eingebaut, brachte aber keine Verbesserung... verdammt!
Sozusagen eine Toggle-Eigenschaft. tut - tut nicht - tut - tut nicht... Das ist echt sehr eigenartig. Vorallem weil du schreibst, dass es egal ist, wie lange die Pause zwischen den Vorgängen ist. Das würde ja bedeuten, dass irgendeine Information auf dem Board erhalten bleibt, trotz Spannungsabfall. Was könnte das sein? Oder ist es doch einfach nur Zufall, dass das Board dieses Verhalten zeigt? Ich weiss, das ist jetzt nicht hilfreich, aber vielleicht hilft es, in eine Richtung zu denken. Resets sind "sauber"?
Haben alle Register einen definierten Reset-Wert? ist der interne globale Reset mit dem Lock-Signal der PLL verknüpft?
Lass mal die DRAM Initialisuerung (Schreiben der Konfiguratiosnregister) 2 mal durchführen.
Es wird immer besser: Bei ca. 20°C muß ich den FPGA i.d.R. 2x laden, damit der Fehler weggeht. Bei ca. 30°C nur noch 1x, und bei 60°C geht es auf Anhieb! Den Sche*ß soll mir mal einer erklären... Lattice User schrieb: > Lass mal die DRAM Initialisuerung (Schreiben der Konfiguratiosnregister) > 2 mal durchführen. Okay, werd ich macen. Schlumpf schrieb: > Haben alle Register einen definierten Reset-Wert? Soweit ich beurteilen kann: ja. > ist der interne globale Reset mit dem Lock-Signal der PLL verknüpft? Einen globaler Reset gibt es gar nicht... wär noch'ne Idee!
Bronco schrieb: > Es wird immer besser: > Bei ca. 20°C muß ich den FPGA i.d.R. 2x laden, damit der Fehler weggeht. > Bei ca. 30°C nur noch 1x, und bei 60°C geht es auf Anhieb! > Einen globaler Reset gibt es gar nicht... wär noch'ne Idee! Das passt jetzt aber ganz gut zusammen. Wenn es kein Reset gibt, dann ist die Initialisierung von einigen FlipFlops eher zufällig und das kann dann auch Temperaturabhängig sein. Hat die PLL auch einen Reset-Eingang, um die Phasenlage der Ausgangstakte zu synchronisieren? Zumindest können wir jetzt mit sehr großer Sicherheit sagen, dass es keine Fehler im Bitfile sind.
Du kannst ja auch mal die Konfiguration per BitGen Einstellung bis zum DCM Lock verzögern, das sollte den gleichen Effekt wie den GSR ergeben. Ansonsten gibts so eine GSR Komponente (STARTUP_SPARTAN3).
Christian R. schrieb: > Du kannst ja auch mal die Konfiguration per BitGen Einstellung bis zum > DCM Lock verzögern, das sollte den gleichen Effekt wie den GSR ergeben. > Ansonsten gibts so eine GSR Komponente (STARTUP_SPARTAN3). Jo, hab ich schon drinn:
1 | DCM_INST : DCM |
2 | generic map( ... |
3 | STARTUP_WAIT => TRUE) |
Hilft leider nichts.
Das muss aber in BitGen auch freigeschaltet sein, soweit ich weiß:
1 | The FPGA startup sequence must also |
2 | be modified to insert a LCK (lock) cycle before the postponed cycle |
3 | (see “Bitstream Generation Settings”). |
Bronco schrieb: > Schlumpf schrieb: >> Haben alle Register einen definierten Reset-Wert? > Soweit ich beurteilen kann: ja. >> ist der interne globale Reset mit dem Lock-Signal der PLL verknüpft? > Einen globaler Reset gibt es gar nicht... wär noch'ne Idee! Ein Reset-Wert ist nicht unbedingt gleichzusetzen mit dem default-Wert. Jedenfalls überlässt du dann ein wenig zu sehr der Synthese was sie daraus macht. Besser ist es auf jeden Fall ein globales Reset-Signal zu definieren und dieses mit dem LOCK-Signal der PLL zu verknüpfen. Und wenn du keinen Reset-Pin hast, dann nehm einfach nur das Lock-Signal der PLL als Reset. Und dann werden ALLE Register über
1 | if reset = '0' then |
2 | ....
|
zu einem definierten Wert gesetzt, wenn das Reset-Signal aktiv ist. Ob dein Problem daher kommt, kann man natürlich nicht sagen, aber es ist eine Stelle, die du zumindest leicht ausschließen kannst, indem du alle Register vollständig beschreibst
Noch ein Detail: Wenn der FPGA einmal den korreken Zustand hat, kommt der Fehler gar nicht mehr, auch wenn ich den ganzen Temperaturbereich abfahre. Bei 15°C kann ich den FPGA so oft laden, wie ich will, der Fehler ist immer da. Wenn ich den FPGA bei 30°C lade, ist der Fehler weg, und dann kann ich auch wieder auf 15°C runtergehen, ohne daß der Fehler kommt (solange ich den FPGA nicht neu lade). Das muß ein Initialisierungsdreck sein. Wenn ich doch nur diesen Spaghetti-Code nachvollziehen könnte... :-O
Hm, dann hilft vielleicht wirklich, in den Signaldeklarationen einen sinnvollen Wert jedem FlipFlop zuzuweisen und dann die Konfig solange verzögern bis alle DCMs gelockt sind. Fies ist auch dass das LOCK am Spartan 3 auch gerne mal zu zeitig kommt, da klappert der Takt noch etwas. Ich hab da meistens noch ein Schieberegister dran, mit dem ich das LOCK nochmal ein paar Takte verzögere. Das hat auch den Vorteil, dass man das LOCK als synchronen Reset nehmen kann. Vielleicht hilft auch der Trick mit dem BUFGCE statt BUFG hinter dem DCM, da kannst du den Takt definitiv erst los rennen lassen, wenn LOCK da ist. Also mit dem fehlenden LOCK die Takte abschalten.
Christian R. schrieb: > Vielleicht hilft auch der Trick mit dem BUFGCE statt BUFG hinter dem > DCM, da kannst du den Takt definitiv erst los rennen lassen, wenn LOCK > da ist. Also mit dem fehlenden LOCK die Takte abschalten. Das wär noch eine Idee! Bisher hab ich es etwa so gelöst:
1 | if (rising_edge(RAMCLK) then |
2 | if (RAMCLK_DCMLOCKED) then |
3 | ...
|
4 | end if; |
5 | end if; |
Ich gehe mal davon aus, daß es keinen Unterschied macht, welche Bedingung zuerst kommt.
Bronco schrieb: > Bisher hab ich es etwa so gelöst: Das sollte ja auch gehen, aber die Initialisierung fehlt dann eventuell. Vielleicht ist ja auch irgendwo bei einem Signal mal eine Initialisierung auf 1 nötig, der Code versucht das Reset mit DCMLOCK = 0 und dem Takt aus dem DCM, das geht dann natürlich schief und weil die Synthese nicht-initialisierte Signale normalerweise auf 0 initialisiert, passt was nicht.
Bronco schrieb: > if (rising_edge(RAMCLK) then > if (RAMCLK_DCMLOCKED) then > ... > end if; > end if; Das halte ich für sehr gefählich, wenn nicht sichergestellt ist, dass RAMCLK_DCMLOCKED auf deinen Takt synchronisiert ist. Deshalb alle asynchronen Reset-Signale miteinander verknüpfen, dazu gehören auch die Locked-Signale. Dieses verknüpfte Signal muss dann mit mindestens einem Register synchronisiert werden, besser sind zwei Register. Daraus wird dann ein globales Reset-Signal erzeugt, welches so verarbeitet werden kann:
1 | if Reset = '1' then |
2 | <hier alle Register initialisieren> |
3 | elsif (rising_edge(RAMCLK) then |
4 | <hier den normalen Code ausführen> |
5 | end if |
Johannes schrieb: > Dieses verknüpfte Signal muss dann mit > mindestens einem Register synchronisiert werden, besser sind zwei > Register. > > Daraus wird dann ein globales Reset-Signal erzeugt, welches so > verarbeitet werden kann: Nana, und wieso dann trotzdem den asynchronen Reset? Dann doch lieber synchron. Siehe Beitrag "Xilinx und die Resets"
Christian R. schrieb: > Nana, und wieso dann trotzdem den asynchronen Reset? Das ist jetzt eher eine philosophische Frage. Es gibt schon Gründe, asynchronen Reset zu verwenden: - Reset ist auch dann wirksam, wenn kein Takt aktiv ist. - Es wird keine zusätzliche Logik bzw. LUTs verbraucht. - Latenzzeit ist kürzer. Aber du hast schon recht; wenn man das Reset-Signal korrekt synchronisiert hat, kann man dieses auch in synchroner Logik verarbeiten. Christian R. schrieb: > Dann doch lieber synchron. Was soll daran besser sein?
Das isz jetzt echt mal eine interessante Frage: Optimalerweise macht man alles taktsynchron. Aber was macht man, wenn der Takt eventuell noch nicht stabil ist? Eigentlich muß man wirklich den Takt abschalten, bis DCM_Lock gegeben ist.

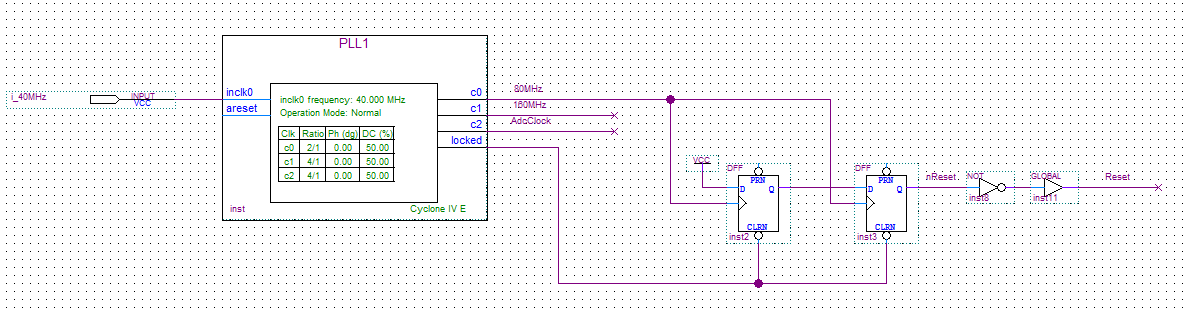

Angehängte Dateien:
-
7,6 KB
Bronco schrieb: > Eigentlich muß man wirklich den Takt abschalten, bis DCM_Lock gegeben > ist. Nein, muss man nicht bzw. das würde nichts nützen. Dafür gibt es den asynchronen Reset. Solange das Lock-Dignal nicht gesetzt ist, ist Reset aktiv und alle Register werden im Initialisierungszustand festgehalten. Getreu dem Motto "Ein Bild sagt mehr als tausend Worte" hab ich mal einen Screenshot angehängt, wie ich das Locked-Signal üblicherweise verschalte. Das ist ein Beispiel aus einem Altera-Projekt, bei Xilinx sollte das genau so funktionieren.
Hey Leute, ich bin einen Riesenschritt weiter gekommen! Ich hab jetzt die Komponente "STARTUP_SPARTAN3" eingebaut, die ich bis dato noch gar nicht gekannt hab. Ich steuere die Signale "GSR" und "GTS" im Moment noch über ein externes Ereignis an. Soweit ich bisher getestet habe, sind die RAM-Problem nach einem solchen "Reset" immer zuverlässig weg, und zwar deutlich zuverlässiger als nach FPGA-Neuladen. Ich weiß, Supachris hat oben schon darauf hingewiesen, aber ich hatte "Global Reset" falsch verstanden, ich dachte, Ihr meint, daß man in jedem Modul einen Reset-Zweig von Hand programmiert. Jetzt werd ich mal probieren, ob ich das über die DCM-Locks automatisieren kann... Danke Euch allen!
Bronco schrieb: > Jetzt werd ich mal probieren, ob ich das über die DCM-Locks > > automatisieren kann... Ja das finde ich auch, automatisieren ist wichtig. Ja hier sind das die attribute STARTUP_WAIT=>TRUE . DCM_WAIT=TRUE attribute Link: http://www.xilinx.com/support/documentation/user_guides/ug332.pdf Zitat: STARTUP_WAIT=TRUE attribute, the FPGA waits for such DCMs to acquire their respective input clock and assert their LOCKED output. This setting selects the Configuration ################################################################# Startup phase where the FPGA waits for the DCMs to lock. ####################################################### See “Waiting for DCMs to Lock, DCI to Match,” page 253. ########################################### .................... Damit ist das sicher einfach für den Anwender gemacht, STARTUP_WAIT => TRUE, -- FALSE
1 | |
2 | dcm_inst : DCM_SP |
3 | generic map ( |
4 | DLL_FREQUENCY_MODE => "LOW", |
5 | DUTY_CYCLE_CORRECTION => TRUE, |
6 | CLKOUT_PHASE_SHIFT => "NONE", |
7 | PHASE_SHIFT => 0, |
8 | CLKFX_MULTIPLY => 5, -- range 2 to 32 |
9 | CLKFX_DIVIDE => 4, -- range 1 to 32 |
10 | CLKDV_DIVIDE => 2.0, |
11 | STARTUP_WAIT => FALSE, -- TRUE |
12 | -- DCM_WAIT=TRUE attribute
|
13 | CLKIN_PERIOD => 31.25 --@30MhzMy-Base-Clock |
14 | )
|
-- .....................
-- O_CLK_40M generated 32Mhz /4 *5 = 40Mhz clock
-- O_CLK_115200 generated 40Mhz / 346 = 115606 baud clock
-- 346/2= 173 => 0xad
-- 115200 baud clock
divider: process(clk_dcm_fx_bufg)
begin
if rising_edge(clk_dcm_fx_bufg) then
if (counter = x"ad") then -- 40Mhz /2 /"0ad" = 115606.9
clk_divider <= not clk_divider;
counter <= (others => '0');
else
counter <= counter + 1;
end if;
end if;
end process;
--
Ja auf unserem Labortisch ist das Design stabil ..aber der
Feldversuch.???.
Hint:
Hilfreich sind auch Muster-Beispiele zu MultiBoot Aplikationen,
wo halt 3 FPGAS gemeinsam Master-Slave[#1][#2]..in Vorgabe-sequenz
definiert angefahren werden.
------------------------------------------------------------------------
-----------------------
Hint:
Zusatz in Hardware ist noch der z.B Lattice Power-Manager II Chip.
(ca. 1$ ) Als Analog-Digital (8*GPI/O..) micro Sequencer wird das FPGA
Design
mit dem man die jeweilige (3,3,2.5,1.8 Vcore) Spg-Versogung für Core-
Bank, I/O ...
Start-Up Sequenz vorlegt u. dyn. ueberwachen kann.
(besonders in IndustrieNetzen mit EMTransienten) ..
Somit also via build in Chip. (48 Pin-Package ) u. Feature
I2C Bus ein dyn. Monitoring-Status, u. Watchdog-Master-Feed-Back.
Trigger-U-ref gratis
damit machen kann.
--- Also: Think And not OR
>Ich steuere die Signale "GSR" und "GTS"
>im Moment noch über ein externes Ereignis an.
Viel Erfolg mit deinem Project ...
Gruss Holger.
