Eagle Library für das Bauteil NL-631ETTL

[Neuling (Gast)]

Hallo,

kenn jemand eine Eagle-Library mit einen kompatiblen Bauteil für das
Gehäuse des Navilock GPS-Modul NL-631ETTL.

[Cyblord -. (cyblord)]

Oh heftig, ne Stiftleiste als Footprint und ne komplette Maßzeichnung
hast du schon. Na da brauchst du ja sicher 10 Minuten um dafür ein
Bauteil zu erstellen. Doch da lohnt sich das Posten im Forum und erstmal
2 Tage auf ne Antwort warten. Respekt.

Ich schau immer zuerst auf die cadsoft Seite in den Download Bereich da
gibts viele User libs. Wenn da nix ist, dann kann man noch schnell
googlen wenn man will und dann geht es schneller man macht die lib fix
selbst. Footprint wird sowieso meist aus bestehender lib übernommen,
Schaltplansymbol ist schnell gezeichnet. Tu es.

[Neuling (Gast)]

@cyblord
Deine Antwort ist, um mal deinen Sarkasmus fortzusetzen, besonders
hilfreich.
Ich bin auch schon auf die Idee gekommen Google zu benutzen, und in den
Librarys von cadsoft habe ich schon erfolglos gesucht, diese ist leider
so umfangreich.

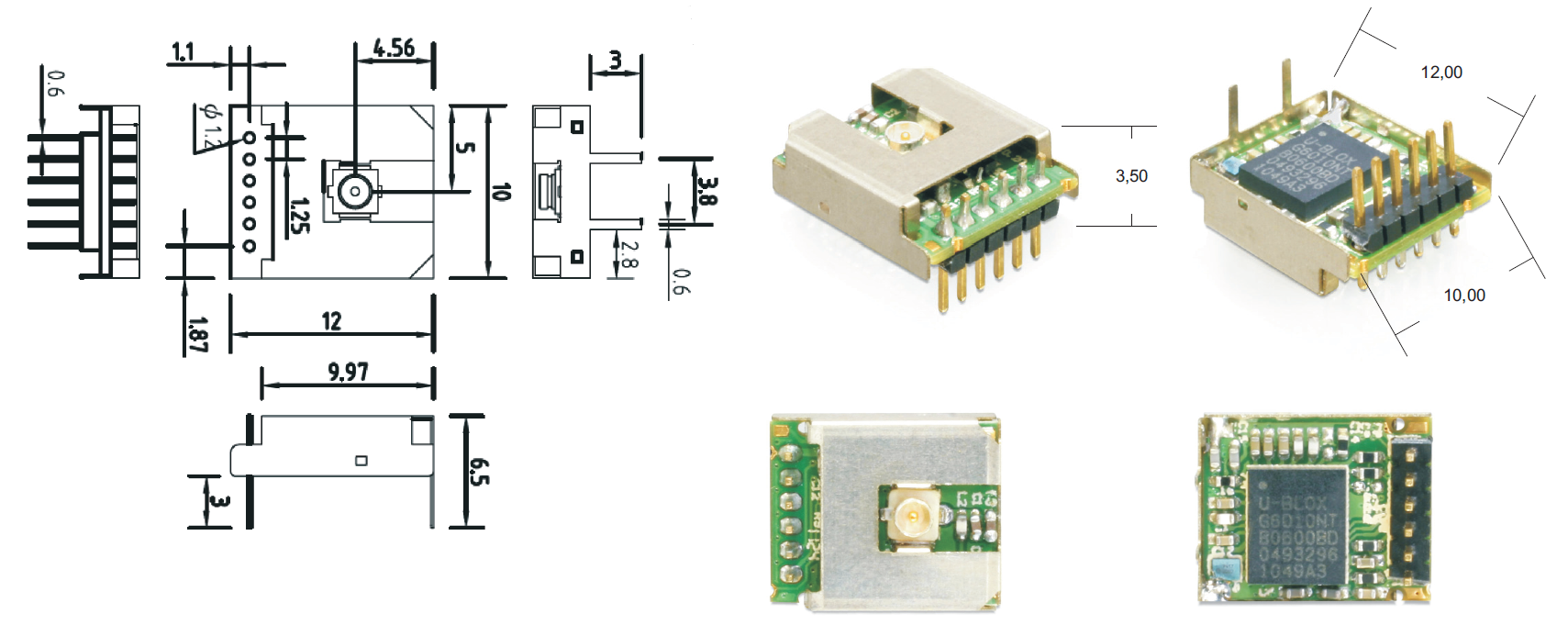

Das Bauteil besteht auch nicht nur aus einer Stiftleite, es hat 6 Pins
vorne und zwei Pins hinten. Es geht mir nur um das Gehäuse für das
Layout, ein Schaltungssymbol brauche ich nicht zwingend. Ich habe noch
nie ein Bautei mit Eagle selber gemacht.
Und genau deshalb frage ich ja, ob jemand was passendes kennt.

[Ralf G. (ralg)]

cyblord ---- schrieb:
> und dann geht es schneller man macht die lib fix selbst.

Neuling schrieb:
> Ich habe noch nie ein Bautei mit Eagle selber gemacht.

Mach's einfach mal :-) Die Zeit kann man ruhig mal investieren!
Ist ganz einfach. Braucht man immer mal wieder. Das Beste daran ist, du
kannst die Pads deinen Ätz- und Lötkünsten entsprechend dimensionieren.

[spontan (Gast)]

Ein Bauteil in EAGLE zu erstellen ist kein Hexenwerk.

Am besten ein neues Bauteil (Gehäuse) anlegen, ist dann noch leer,
vorhandenes Bauteil mit paste&copy in das neue einfügen, das neue
ändern, ein Schaltsymbol dazu, das brauchst Du, weil es doch im
Schaltplan erscheinen soll. Connecten. Fertig.

[Buna-Pelzer (Gast)]

@Neuling
Mach Dir nichts daraus, der Herr Cyblord gibt fast nur solche
hilfreichen
Antworten. Es gibt die Möglichkeit solche, "Experten" auszublenden.
Beitrag "User ausblenden"

Zu Deiner Frage:
Hier ist ein Link zu einer Seite, auf der das Erstellen detailliert
erklärt
ist. Man braucht erst mal etwas Zeit, um das zu verinnerlichen, hat dann
aber eine Reihe von Schwätzern vom Hals.
http://www.amateurfunkbasteln.de/eagle_lib/eagle_lib.html

gez. Buna-Pelzer

[Neuling (Gast)]

Ich danke mal für die Tipps, da es leider keine fertge Lib zu diesen
Bauteil gibt habe ich diese mal in meinen ersten Versuch selbst gemacht.
Ist sicherlich nicht perfekt, erfüllt aber hoffendlich ihren zweck.

[Thomas R. (tinman)]

ehm ja, 0.6mm eckiges stift passt nicht in ein 0.6mm rundes loch.
Mach daraus 1.2mm, damit auch etwas platz für durchkonaktierung
vorhanden ist, genau so wie im datenblatt - da steht auch Φ=1.2mm

[Neuling (Gast)]

@Thomas R.
Ja, das hätte problematisch werden können.
