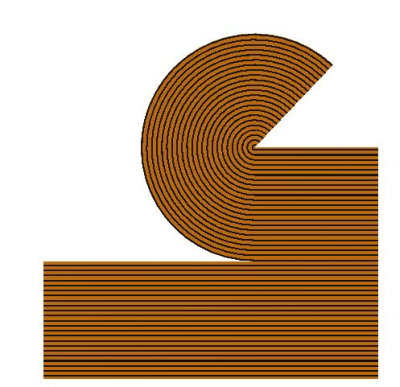

Hallo, für ein Projekt muss ich eine flexible Leiterplatte entwerfen. Diese enthält wie in der Skizze zu sehen runde Leiterbahnen(schwarz). Ist es mit KiCad möglich geschwungene tracks zu modelieren, da ich bis jetzt nichts gefunden habe, außer eben kleine 45° Schritte zu modellieren. Oder könnt Ihr ein anderes Programm empfehlen, leider entfällt Eagle da die Platine von den Dimensionen zu groß für die Freeware ist. Danke.
Martin R. schrieb: > möglich geschwungene tracks zu modelieren 45 Grad Kreisbögen kann man mit gEDA/PCB machen, dass sollte KiCad wohl auch können. Grundsätzlich kann gEDA/PCB mit beliebigen Kreisbögen umgehen, nur die grafische Oberfläche erlaubt derzeit nur 45 Grad. Man könnte sich ein kleines Script schreiben, dass einem die benötigten Bögen generiert. Die fügt man dann mit einem Texteditor ein und sollte sie dann beliebig verschieben können. Andere Formen als Kreisbögen sind wohl eh nicht möglich, da das Gerber Format nur Kreisbögen unterstützt. Anderes muss man dann wohl stets aus Segmenten zusammensetzen.
Martin R. (boelkstoff) schrieb: > Oder könnt Ihr ein anderes Programm empfehlen, leider entfällt Eagle da > die Platine von den Dimensionen zu groß für die Freeware ist. Beitrag "Re: Geschwungene Leiterbahnen mit Altium"
Hallo Martin, hallo Stefan. Martin R. schrieb: > Ist es mit KiCad möglich geschwungene tracks zu modelieren, da ich bis > jetzt nichts gefunden habe, außer eben kleine 45° Schritte zu > modellieren. Direkt kann KiCad das nicht. Aber es gibt einen Workaround: Kreise in die Kommentarlage zeichnen (das erlaubt KiCad mit einem Tool). Dann eine feine Auflösung wählen, und freie Winkel, und die Leiterbahnen von Hand "malen". Geht mit etwas Geschick und Übung flott von der Hand. Ein Beispiel findet sich hier: Beitrag "Re: kicad runde leiterbahn" > Oder könnt Ihr ein anderes Programm empfehlen, leider entfällt Eagle da > die Platine von den Dimensionen zu groß für die Freeware ist. Von den wirklich "freien" fällt mir nur gEDA ein...... Salewski, Stefan schrieb: > Andere Formen als Kreisbögen sind wohl eh nicht möglich, da das Gerber > Format nur Kreisbögen unterstützt. Anderes muss man dann wohl stets aus > Segmenten zusammensetzen. So ist es. In dem Falle sind dann Annäherungen an die geschwungene Linie in Form von Polygonzügen efficienter, als das aus Kreissegmenten zusammenzustöpseln. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
Nachtrag: Bernd Wiebus schrieb: > Direkt kann KiCad das nicht. Aber es gibt einen Workaround: > Kreise in die Kommentarlage zeichnen (das erlaubt KiCad mit einem Tool). > Dann eine feine Auflösung wählen, und freie Winkel, und die Leiterbahnen > von Hand "malen", wobei du die Zeichnung im Kommentarlayer als Vorlage verwendest. > Geht mit etwas Geschick und Übung flott von der Hand. Anschliessend die Zeichnung im Kommentarlayer löschen. Tipp: In PCBnew in der linken Toolleiste der dritte Button von oben schaltet die relative Koordinatenanzeige von kartesischen auf Polarkoordinaten um (und zurück). Das ist praktisch, wenn ich mit Kreisen/Elipsen bzw. Kreis/Elipsensegmenten herumspiele. Die relative Koordinatenanzeige wird mit <Leerzeichen> auf Null gesetzt, wenn der Mauszeiger an der passenden Stelle ist. Taschenrechner, Notitzzettel und alte Schulgeometrie bereithalten. ;O) > Oder könnt Ihr ein anderes Programm empfehlen, leider entfällt Eagle da > die Platine von den Dimensionen zu groß für die Freeware ist. Von den wirklich "freien" fällt mir nur gEDA ein......das zum gEDA Packet gehörende Layoutprogramm heisst "PCB". Theoretisch könntest Du die Netzliste aus KiCad von Eeschema in gEDA weiterverwenden....ob das wirklich funktioniert weiss ich nicht. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
:
