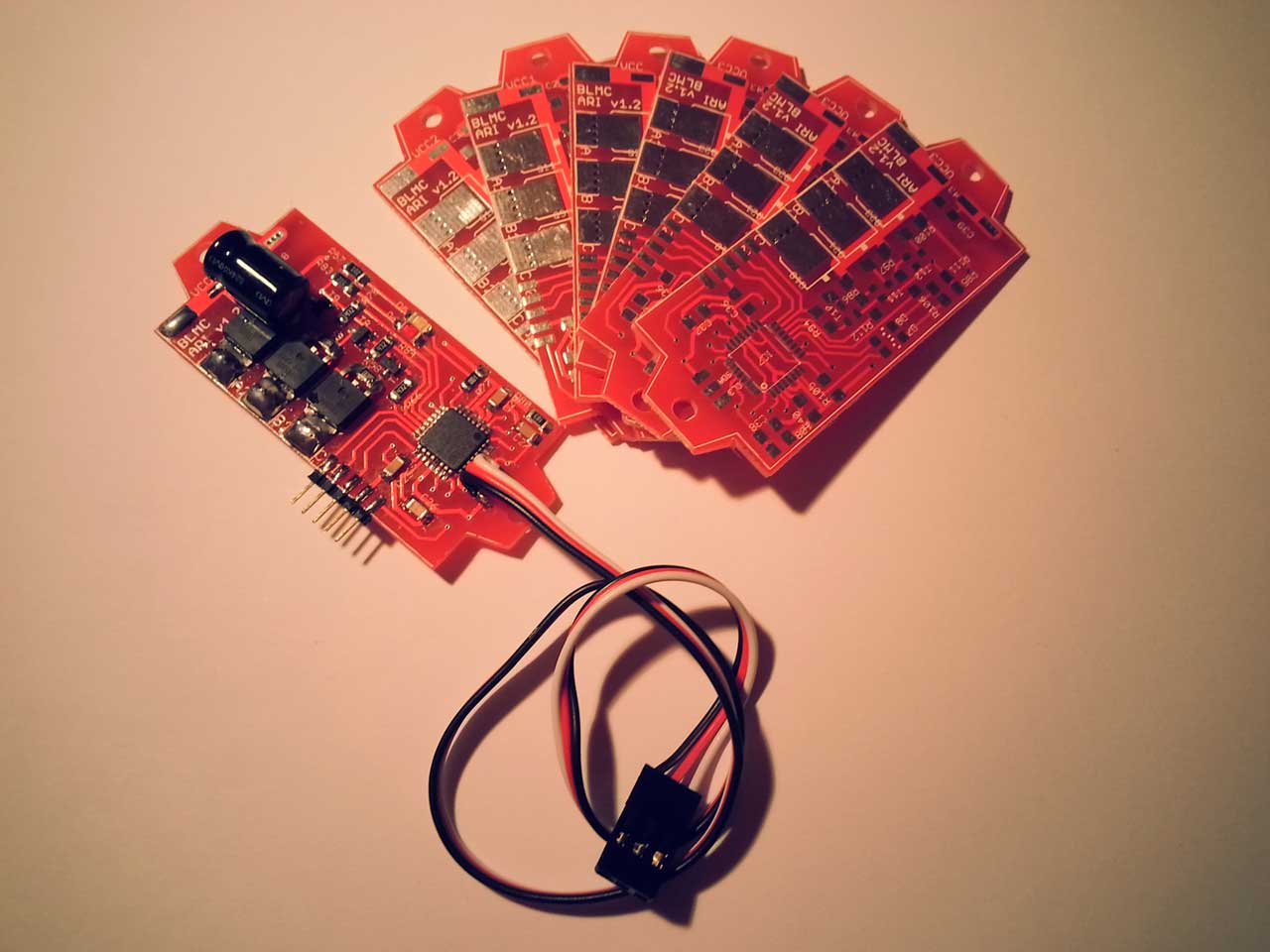

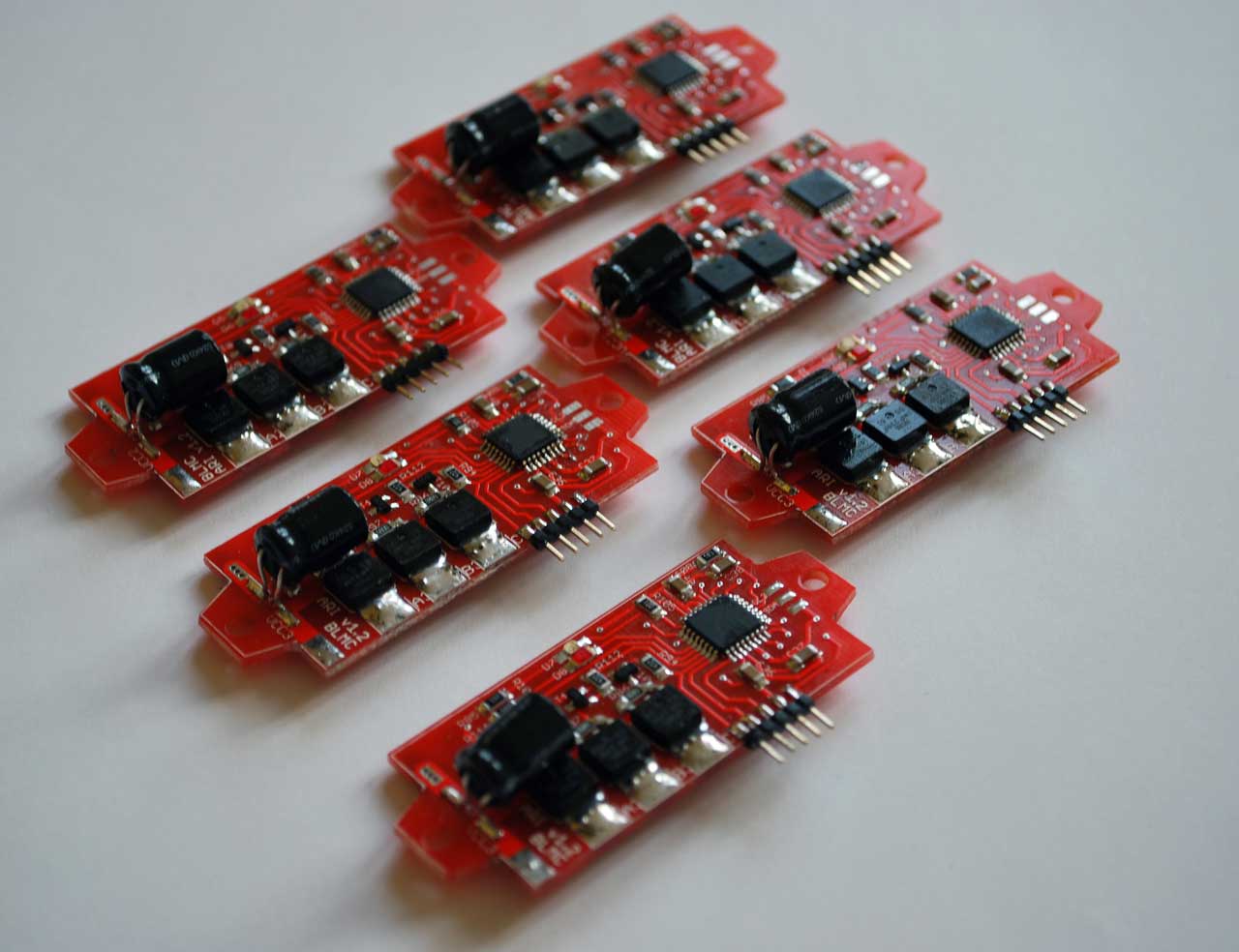

Hallo, ich habe noch folgende Platinen abzugeben. Es handelt sich dabei um Brushlesscontroller Platinen für BLDC-Motoren der Version v1.2, welche aus meinem ersten BLDC-Controller Projekt für einen Quadrocopter entstanden sind. Der Controller basiert auf den üblichen einfachen Schaltplänen, welche schon in einigen anderen BLDC-Controller Projekten im Internet verwendet wurden. Zu den Controllern gibt es zu sagen, dass sie mit einem AVR ATmega8 arbeiten und über 3 Halbbrücken bestehend aus N- und P-Kanal MOSFET´s den Motor ansteuern. Die Versorgungsspannung des Mikrocontrollers erzeugt ein 7805 aus der Betriebsspannung. Zur Kommunikation steht der I2C-Bus des Controllers zur Verfügung und wird über ein 3-Poliges Kabel angeschlossen. Mit einem Leiterbahnwiderstand lässt sich der Strom messen sowie über einen Spannungsteiler die Versorgungsspannung. Im Bestückungsdruck ist ein kleiner Fehler passiert, da der Aufdruck nicht 100% zu dem Schaltplan passt. Der Fehler wurde im Bestückungsdruck der Dokumentation allerdings behoben. Die Außenmaße der Platine sind ca. 52mm x 26.5mm. Mit 2 Bohrungen lässt sie sich beliebig mit M3 Schrauben montieren. Der Controller wurde bis jetzt erfolgreich mit Motoren bis zu 20A getestet. Die Kühlung erfolgte dabei durch die montierten Luftschrauben, da die Leistungsstufe sonst ziemlich heiß wird. Angesprochen fühlen sollen sich hierbei alle, die gerne einen BLDC-Controller kennenlernen und entwickeln und dabei auf ein fertiges getestetes Layout zurückgreifen möchten. Die Software für den Controller ist zwar verfügbar und funktionsfähig, befindet sich aber in einem frühen Entwicklungsstadium - aber ihr wollt ja auch noch etwas entwickeln :-). Die Dokumentation bestehend aus Schaltplan, Layout, Bestückungsplan sowie eine BOM von Reichelt befindet sich im Anhang. Aktuell habe ich noch 32 Platinen. Preislich ergibt sich Folgendes: 1 Stück: 3 Euro 1-3 Stück 2,50 Euro ab 4 Stück 2 Euro Versand 0,70 Euro nach Deutschland Falls ihr Interesse oder Fragen habt, einfach eine PN schicken.
Ist das ein 1:1 Nachbau der Schrottdinger von Holger Buss ?
Warum ist Schaltplan und Fotos der fertigen Schaltung nicht konsistent? Irgendwas ist hier faul

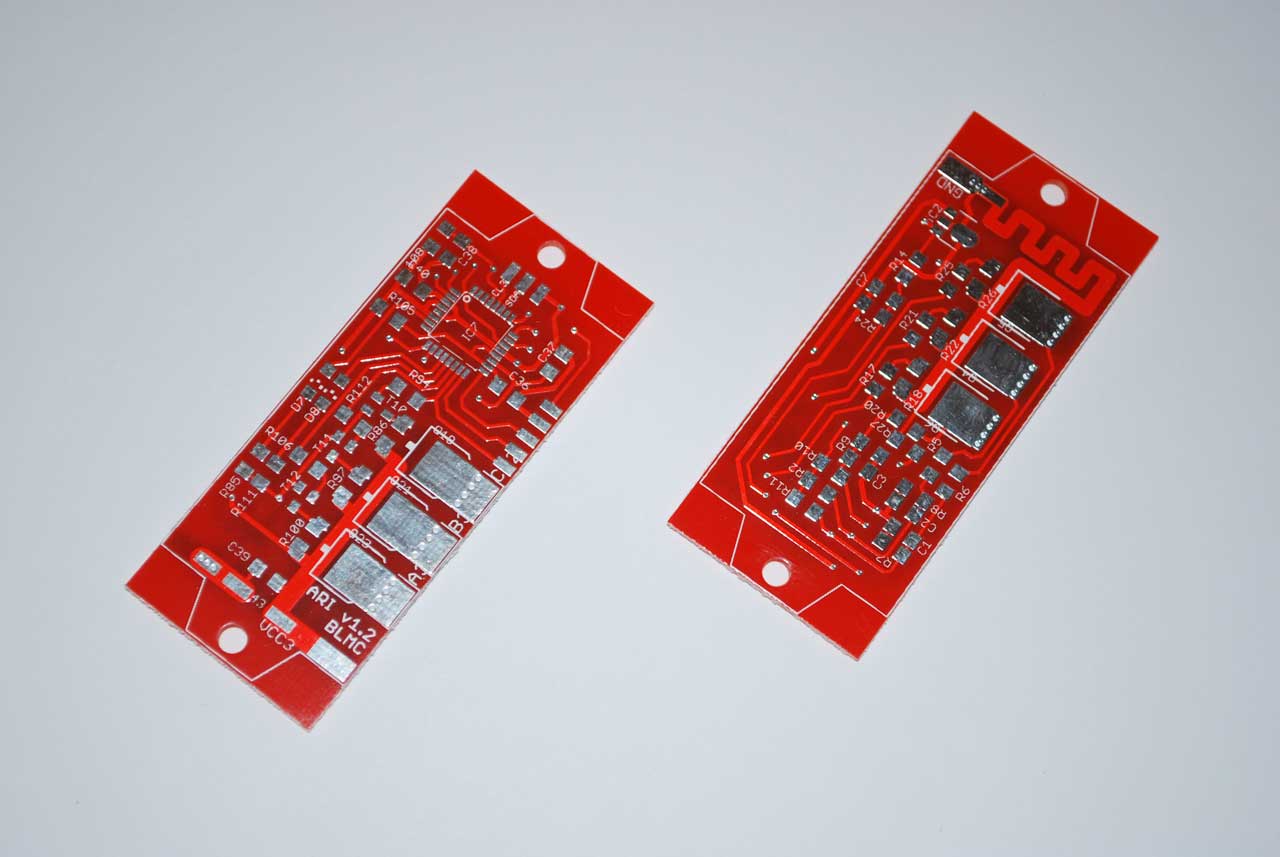

Peter schrieb: > Ist das ein 1:1 Nachbau der Schrottdinger von Holger Buss ? nein, aber wie beschrieben basiert die Schaltung auf den üblichen einfachen BLDC-Controllern die im Internet rumfliegen. Und Schrott ist es nicht gleich! Da du es günstiger und einfacher nicht entwickeln kannst, in kleinen Stückzahlen! ??? schrieb: > Warum ist Schaltplan und Fotos der fertigen Schaltung nicht konsistent? > Irgendwas ist hier faul Bilder und Schaltplan sind nicht 100% konsistent (was den Bestückungsdruck angeht) da mir bei Eagle bei dem Erzeugen der Gerberdaten ein kleiner Fehler unterlaufen ist! Ist aber nicht weiter schlimm.
:
