Forum: Mikrocontroller und Digitale Elektronik Kürzest möglichen Puls mit AVR bei 20MHz erzeugen


von NanoSekündler (Gast)


Lesenswert?

Hallo,

Ich spiele gerade mit meinen Weihnachtsgeschenken und versuche rein
spasseshalber mal einen einzelnen, möglichst kurzen TTL Puls zu
erzeugen.

Ich habe einen Atmega1284P mit 20MHz Quarz vor mir.
Mit BASCOM und "Pulseout Portb , 5 , 1" komme ich auf 300ns,
mit
Portb.5 = 1
Portb.5 = 0
schaffe ich 100ns.

Ich würde nun gerne mal inline Assembler mit Bascom probieren, damit
müsste das doch noch ein bisschen schneller gehen?

Leider habe ich keine Ahnung von Assembler, könnte mir da jemand auch
die Sprünge helfen? Der Port steht auf Ausgang, der Pin5 auf 0, ich
möchte lediglich 2x toggeln.
Hat jemand Lust, mir einen kurzen Tipp zu geben?

Ach ja, dann würde mich noch interessieren, auf welche Zeiten man so
kommt, wenn man an einem Monoflop den Ausgang auf Reset legt. Das dürfte
doch auch ganz gut gehen, oder?

Danke!

von (prx) A. K. (prx)


Lesenswert?

Nimm den ATtiny25, mit Timer-PWM auf 64MHz.

von NanoSekündler (Gast)


Lesenswert?

Danke, aber....

NanoSekündler schrieb:
> Ich habe einen Atmega1284P mit 20MHz Quarz vor mir.

von (prx) A. K. (prx)


Lesenswert?

Kürzer geht es mit 2 OUT Befehlen in Folge:
  IN  R16, PORTB
  LDI R17, 0x20
  EOR R17, R16
  OUT PORTB, R17
  OUT PORTB, R16
Ob Bascom im Inline-ASM die Angabe PORTB richtig umsetzt weiss ich
nicht.

Oder mit einem Timer.

: Bearbeitet durch User
von H.Joachim S. (crazyhorse)


Lesenswert?

NanoSekündler schrieb:
> Portb.5 = 1
> Portb.5 = 0
> schaffe ich 100ns.

Schneller gehts auch mit inline-Assembler nicht.
20MHz ->  50ns/Takt
SBI/CBI brauchen 2 Takte.

Auf 50ns (1Takt) kommst du mit OUT P,Rr. Beschreibt allerdings den
ganzen Port.

von Lurchi (Gast)


Lesenswert?

Mit inline ASM kommt man noch auf 1 Taktzyplus oder 50 ns.

Das geht dann mit Befehlen wie etwa
In    R16,portb
ANDI  R16,255-32       ; bit 5 löschen
MOV   R17,R16
ORI   R17, 32          ; Bit 5 setzen

OUT portb,R16   (ggf. nicht nötig)
OUT portb,R17
OUT portb,R16

Damit wird dann allerdings immer ein ganzer Port auf einmal gesetzt.
Deshalb die Vorbereitung um den Rest zu erhalten.

von Rudolph R. (rudolph)


Lesenswert?

H.Joachim S. schrieb:
> Auf 50ns (1Takt) kommst du mit OUT P,Rr. Beschreibt allerdings den
> ganzen Port.

Dann einfach mal in das PINx Register schreiben zum toggeln.

von NanoSekündler (Gast)


Lesenswert?

A. K. schrieb:
> Ob Bascom im Inline-ASM die Angabe PORTB richtig umsetzt weiss ich
> nicht.

Hm, anscheinend nicht. Zumindest tut sich am Pin nix.

H.Joachim S. schrieb:
> Schneller gehts auch mit inline-Assembler nicht.
> 20MHz ->  50ns/Takt
> SBI/CBI brauchen 2 Takte.

Klingt logisch!

H.Joachim S. schrieb:
> Auf 50ns (1Takt) kommst du mit OUT P,Rr. Beschreibt allerdings den
> ganzen Port.

Wie geht das dann? Komme gerade noch nicht dahinter... Aber ich versuche
weiter, eure Vorschläge umzusetzen!

von Timm T. (Gast)


Lesenswert?

NanoSekündler schrieb:
> Ach ja, dann würde mich noch interessieren, auf welche Zeiten man so
> kommt, wenn man an einem Monoflop den Ausgang auf Reset legt. Das dürfte
> doch auch ganz gut gehen, oder?

Nope. War wohl kein Datenblatt beim Weihnachtsgeschenk dabei. Solltest
Du reklamieren.

Stichwort: Pulse width on RESET Pin

Du kannst natürlich einen Ausgangspin direkt auf einen Monoflop geben
und dann ist die Pulslänge nur noch durch den Monoflop begrenzt. Also
was soll die Spielerei mit dem AVR? 50ns ist Minimum und fertig.

von Frank (Gast)


Lesenswert?

NanoSekündler schrieb:
> Ich spiele gerade mit meinen Weihnachtsgeschenken und versuche rein
> spasseshalber mal einen einzelnen, möglichst kurzen TTL Puls zu
> erzeugen.

Wäre da die PWM Logik nicht besser geeignet?
Minimale Pulsbreite und Interrupt aktivieren.
Nach dem ersten Interrupt die PWM wieder ausschalten.
Müsste so doch gehen!?

von Rudolph R. (rudolph)


Lesenswert?

Frank schrieb:
> Wäre da die PWM Logik nicht besser geeignet?

Die Counter laufen auch nur mit maximal dem System-Takt.

Es gibt ein paar wenige AVR mit PLL, da kann der Peripheral-Clock bis zu
64 MHz hoch sein, etwa beim Tiny45.
Ich bin aber nicht sicher, ob der Timer dann auch entsprechend schnell
mit den Pins wackeln kann.

: Bearbeitet durch User
von c-hater (Gast)


Lesenswert?

Rudolph R. schrieb:

> Dann einfach mal in das PINx Register schreiben zum toggeln.

Genau. Bei allen modernen AVRs (die eben dieses Feature unterstützen)
ist genau das die effizienteste Implementierung.

von c-hater (Gast)


Lesenswert?

Rudolph R. schrieb:

> Es gibt ein paar wenige AVR mit PLL, da kann der Peripheral-Clock bis zu
> 64 MHz hoch sein, etwa beim Tiny45.
> Ich bin aber nicht sicher, ob der Timer dann auch entsprechend schnell
> mit den Pins wackeln kann.

Kann er natürlich, allerdings nur im CTC- oder PWM-Mode über die
OCx-Pins. Genau das ist doch den Sinn der Sache, ansonsten wäre sie doch
vollkommen nutzlos...

Tsss...

von Rudolph R. (rudolph)


Lesenswert?

c-hater schrieb:
> Kann er natürlich, allerdings nur im CTC- oder PWM-Mode über die
> OCx-Pins. Genau das ist doch den Sinn der Sache, ansonsten wäre sie doch
> vollkommen nutzlos...

Ah, vorsichtig, die PLL ist zwar schon dafür da einen höheren Takt der
PWM zu ermöglichen, aber ob da 15,6 ns Impulse raus kommen können ist
noch ein bisschen was anderes als Impulse deren Länge um 15,6 ns
varieren können.
Rise und Fall Zeiten finde ich im Datenblatt vom ATTiny45 jedenfalls
gerade nicht und 0ns werden es eher nicht sein.

von Joachim B. (jar)


Lesenswert?

der m1284p soll auch noch mit 22MHz (bis24MHz im Einzelfall) gut gehen
wenn die Spannung gut 5V ist.

Noch kürzer ginge doch durch Laufzeit über ein EXOR, dann würde eine
Flanke von low/high oder umgekehrt einen Puls liefern, klassische
Frequenzverdopplerschaltung, der Impuls ist dann so breit wie die
Laufzeit.

https://upload.wikimedia.org/wikipedia/commons/1/1a/Frequenzverdoppler_mit_XOR.png

weitere Impulse könnte man ja später disablen mit einem Gatter.

von (prx) A. K. (prx)


Lesenswert?

Rudolph R. schrieb:
> aber ob da 15,6 ns Impulse raus kommen können ist
> noch ein bisschen was anderes als Impulse deren Länge um 15,6 ns
> varieren können.

Geht. Ich habe aus einem ATtiny45 schon 32MHz rausgekriegt. Die Flanken
sind nicht so ruppig wie die eines 74AC00, aber es blieb genug vom
Signal übrig - soweit sich das mit einem 100MHz Scope beurteilen lässt.

: Bearbeitet durch User
von NanoSekündler (Gast)


Angehängte Dateien:

Lesenswert?

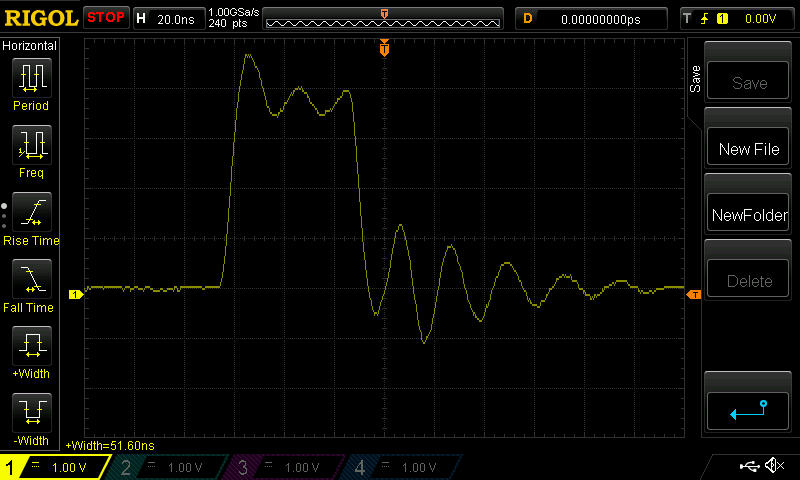

So, dank Lurchi bin ich nun auf gut 50ns gekommen, sehr schön.
Siehe Bild.

Timm T. schrieb:
> Also was soll die Spielerei mit dem AVR? 50ns ist Minimum und fertig.

Wie gleich zu Anfang erwähnt ist das hier eine reine Spielerei ohne
konkretes Ziel. Es gibt ungefähr 3 Tage im Jahr, an denen ich mich sowas
hingeben kann, heute ist so einer. Was dagegen?

50ns sind ein Minimum bei 20MHz, in der Tat. Evtl. dengel ich heute
Nachmittag mal einen 22,xx oder 24MHz Oszillator an den Mega und schaue,
wie stabil das noch läuft.

Weitere Möglichkeiten werden übrigens hier diskutiert:
Beitrag "Pulsgenerator <50ns"

von NanoSekündler (Gast)


Lesenswert?

Interessant, dass man auch bei 50ns Pulsen noch ein schwaches "Blitzen"
einer roten LED wahrnehmen kann. Interssant wäre ja, ob die LED wirklich
"voll" leuchtet und/oder ob sie "viel" Länger nachleuchtet... Kennt da
jemand ungefähre Richtwerte, was das Auge/ Gehirn noch wahrnimmt?

Leider hab ich gerade weder ein DB zur LED noch zum Auge ;)

Irgendwo hab ich noch eine BPX irgendwas rumliegen...

von Thomas Z. (thomas_z41)


Lesenswert?

Ich habe mal versucht einen Pulser mit LEDs zu bauen und habe die mit
40MHz und 8ns langen Pulsen, mit 2,5ns rise und fall time gepulst.
Beobachtet habe ich das Licht dann mit einem Photomultiplier und die
Pulse aus dem Photomultiplier waren etwa 10ns lang (Fußbreite).
Soll heißen, die LED leuchtet nicht wirklich nach.

Allerdings sollte man die LED schon sorgfältig auswählen wenn man immer
gleiche Pulse haben möchte, denn das schaffen nur die wenigstens LEDs.
Bei den meisten LEDs schwanken die Pulshöhen extrem (Ein Faktor 10 in
der Amplitude ist nicht ungewöhnlich).

von Timm T. (Gast)


Lesenswert?

NanoSekündler schrieb:
> Interssant wäre ja, ob die LED wirklich
> "voll" leuchtet und/oder ob sie "viel" Länger nachleuchtet...

Die leuchtet so lange nach, bis die Ladungsträger aus der aktiven Zone
ausgeräumt sind. Das hängt also von der Kapazität der LED, der
Treiberelektronik (hier AVR-Ausgänge) und den fließenden Strömen ab.

Mit entsprechendem Aufbau, Kurzschließen der LED oder negativer
Sperrspannung erreicht man schon ns. Bei Dir wird das begrenzende der
hoffentlich vorhandene Vorwiderstand sein, der ein schnelles Ausräumen
der Zone verhindert.

> Kennt da
> jemand ungefähre Richtwerte, was das Auge/ Gehirn noch wahrnimmt?

Das Auge nimmt auch noch 500ps eines (per Fluoreszenzfarbstoff, im
einfachsten Fall ein weißes Blatt Papier gewandelten) Stickstofflasers
wahr.

Das Auge arbeitet integrativ, egal wie kurz die Lichteinwirkung ist,
sobald genügend Photonen eintreffen, wird es wahrgenommen.

von Lurchi (Gast)


Lesenswert?

Die LEDs sind unteschiedllich schnell. Es gibt einige rote, die recht
langsam sind, kaum schneller als 1 µs und blaue, die sehr schnell sind -
deutlich unter 1 ns. Das hat nicht direkt mit der Farbe zu tun, sondern
der Lebensdauer der Ladungsträger. Wenn man keinen so schnellen
Fotodetektor hat, kann man sich auch die  "Reverse recovery" curve
ansehen, also wie schnell die Diode von leitend in sperrend über geht.

von Timm T. (Gast)


Lesenswert?

Thomas Z. schrieb:
> Bei den meisten LEDs schwanken die Pulshöhen extrem (Ein Faktor 10 in
> der Amplitude ist nicht ungewöhnlich).

Das liegt nicht an der LED, sondern am PMT. Der verstärkt bei kleinen
Photointensitäten stochastisch:

Ein Photon schlägt ein Elektron aus der ersten Elektrode. Das Elektron
wird zur nächsten Elektrode beschleunigt und schlägt dort ein weiteres,
oder auch zwei, oder gar keins heraus. Durch die Multiplikation an den
Elektroden fällt das Signal entsprechend schwankend aus.

Bei hohen Photonenströmen (für die man einen PMT eigentlich nicht
verwendet) mittelt sich das statistisch raus. Bei niedrigen
Photonenzahlen bzw. kurzen Pulsen wirst Du halt ein Opfer der
Stochastik.

von Louis (Gast)


Lesenswert?

Beitrag "Re: Kürzest möglichen Puls mit AVR bei 20MHz erzeugen"

Hm, wie kommt man denn bei 20MHz zu 51,6ns?

Liegt das am Prozessortakt oder am Oszi?

Mich würde interessieren, wie man die Qualität so einer Messung
einordnen kann, also was alles beachtet werden muss und wo ich die
Angaben dazu finden kann.

Dank!

von Löffelstiel (Gast)


Lesenswert?

Temperaturkompensierten Quarz nehmen und nochmal messen!

von Tom Thomsen (Gast)


Lesenswert?

Timm T. schrieb:
> Das liegt nicht an der LED, sondern am PMT. Der verstärkt bei kleinen
> Photointensitäten stochastisch:

Deshalb sind beim Single-Photon Counting die Pulse sehr ähnlich hoch.
Klingt logisch ;-)

Man wundert sich, wie schnell die Elektronenanzahl so hoch wird, dass
sich die statistischen Effekte kräftig wegmitteln.

von Helmut S. (helmuts)


Lesenswert?

> Hm, wie kommt man denn bei 20MHz zu 51,6ns?

> Liegt das am Prozessortakt oder am Oszi?

Nein das liegt eher am Prozessor.
Die Abweichung der Pulsbreite bekommt man durch unterschiedliche
Verzögerungen der Einschalt- und Ausschaltzeit und/oder
unterschiedlicher Anstiegszeit und Abfallzeit.

von Löffelstiel (Gast)


Lesenswert?

Also ist das kein Jitter sondern muss immer dazuaddiert werden?
Also hätte man auch 102ns, 152ns usw?

von Rolf M. (rmagnus)


Lesenswert?

Mich würde es nicht wundern, wenn das auch zum Teil abhängig vom
Prozessor-Exemplar ist.

von Löffelstiel (Gast)


Lesenswert?

Rolf M. schrieb:
> Mich würde es nicht wundern, wenn das auch zum Teil abhängig vom
> Prozessor-Exemplar ist.

Wohl eher auch Vcc und Temp und Triggerschwelle des Oszi.

von Timm T. (Gast)


Lesenswert?

Rolf M. schrieb:
> Mich würde es nicht wundern, wenn das auch zum Teil abhängig vom
> Prozessor-Exemplar ist.

Quark, Du siehst doch schon am Oszillogramm, daß der Tastkopf nicht
richtig abgeglichen ist. Das sind einfach normale Anstiegs und
Abfallzeiten verursacht durch Leitungskapazität, Leitungswiderstand,
Ausgangswiderstand des Pintreibers...

von Falk B. (falk)


Lesenswert?

@ Timm Thaler (timm-thaler)

>> Mich würde es nicht wundern, wenn das auch zum Teil abhängig vom
>> Prozessor-Exemplar ist.

Mich würde es wundern, denn so hoch sind die Toleranzen der
Ausgangsstufen nicht. Bei naminal ca. 5ns Anstiegszeit sollte da kaum
mehr als 1ns Toleranz drin sein, eher weniger.

>Quark, Du siehst doch schon am Oszillogramm, daß der Tastkopf nicht
>richtig abgeglichen ist.

Wenn du DAS siehst, bist du ein Hellseher.

> Das sind einfach normale Anstiegs und
>Abfallzeiten verursacht durch Leitungskapazität, Leitungswiderstand,
>Ausgangswiderstand des Pintreibers...

Bla. Was hier wirklich klingelt ist eine Induktivität!
Was man sieht ist in 1. Linie wildes Klingeln durch eine miese, nicht
HF-taugliche Tastkopfanbindung mit zu langer Masseleitung.

https://www.mikrocontroller.net/articles/Oszilloskop#Tastk.C3.B6pfe_richtig_benutzen

von Timm T. (Gast)


Lesenswert?

Falk B. schrieb:
> @ Timm Thaler (timm-thaler)
>>> Mich würde es nicht wundern, wenn das auch zum Teil abhängig vom

Kannst Du mal bitte ordentlich zitieren...

von Falk B. (falk)


Lesenswert?

@ Timm Thaler (timm-thaler)

>>>> Mich würde es nicht wundern, wenn das auch zum Teil abhängig vom

>Kannst Du mal bitte ordentlich zitieren...

Hab ich doch, es ist eine Ebene höher, es fehlt nur der originale
Verfasser.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
