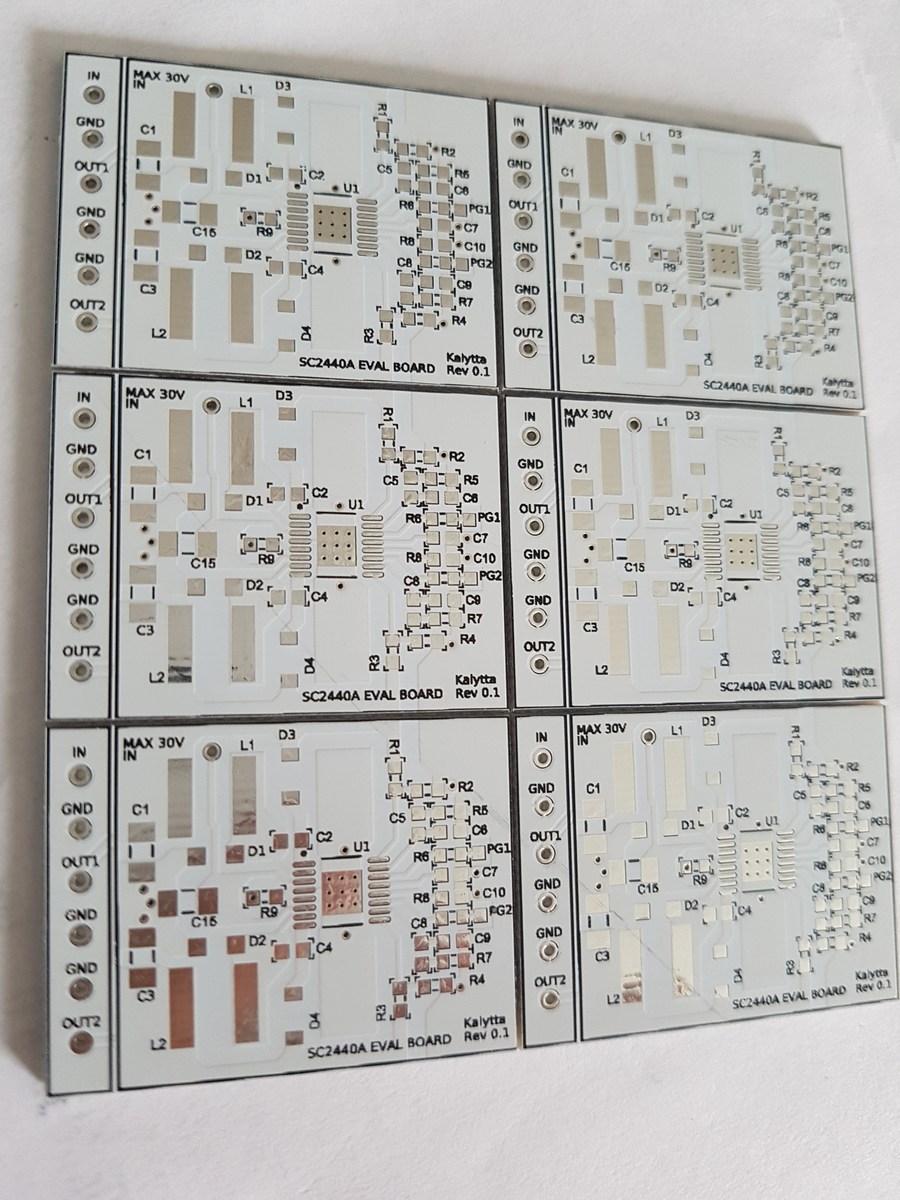

Hallo Leute, hat jemand Interesse an ein paar von mir erstellten Evaluierungs-PCBs für den Semtech SC2440A Spannungsregler? Es ist ein zweifacher Step-Down Regler der bis max. 30V Eingangsspannung und maximal 2A liefern kann. Da der Schaltfrequenzen bis 2,5MHz unterstützt, benötigt man nur relativ kleine Spulen und Keramik-Kondensatoren, beispielsweise 3,3µH und 10µF. Auf dieser Platine sind sind beide Eingänge mit IN verbunden, also beide verwenden dies als Eingangsspannung und können damit keine unabhängigen Eingangsspannungen verwenden. Diese Verbindung lässt sich aber zur Not trennen, so dass man z.B. den Out1 als In2 verwenden könnte. Ich würde die leere Platine für 3€/Stück abgeben, Versand übernehme ich.
:
Bearbeitet durch User
@maik12: Ich konnte dir leider nicht per E-Mail antworten weil der Absender noreply@mikrocontroller.net war. ZU deiner Frage: Nein das passt leider nicht auf ein Steckbrett da ich nicht darauf geachtet hatte dass die Maße der Löcher übereinstimmen.
Wenn ich fragen darf, in welchem Programm hast du das Teil entwickelt? Falls du bereit wärst die bearbeitbare Datei mit zu legen, würde ich dir 2 Stück für 7€ abnehmen :) Steige grad in die Platinen-Entwicklung ein und wäre ein klasse Kickstart, eine Datei mit dem realen Resultat in der Hand vergleichen zu können. Dazu noch ein wenig SMD löten üben... EDIT: Die Originaldatei gäbe ich natürlich nicht weiter und vermarkte auch nichts.
:
Bearbeitet durch User
Hallo Alex. Das wurde leider mit Altium erzeugt, ich befürchte dass du nichts damit anfangen kannst es sei denn du hast über deine Firma Zugriff darauf. Ansonsten ist das nichts was wirklich schützenswert wäre, mir ist es egal wer was damit macht. Bitte melde dich wenn weiterhin Interesse besteht.
Danke für die Rückmeldung! Habe heute Mittag eine Mail geschrieben. Ist die angekommen mit dem neuen System?
Du hast die Bestellung verwechselt, oder wieso 4 Stück? ;) Vielen dank! Top Verkäufer! Super schnell versendet und auch noch zwei Spulen umsonst beigelegt.
Ne alles in Ordnung, habe die gerade noch lose herumliegen gehabt. Was die Spulen angeht, dachte ich mir, wenn du es nachbauen möchtest dann wären die ein guter Anfang zum Testen. Vorallem hat man diese Größe nicht unbedingt auf Lager. Du kannst ja mal berichten was daraus geworden ist dann.
Alex G. schrieb: > Top Verkäufer! Super schnell versendet und auch noch zwei Spulen umsonst > beigelegt. Dem kann ich mich nur anschließen. Danke!
