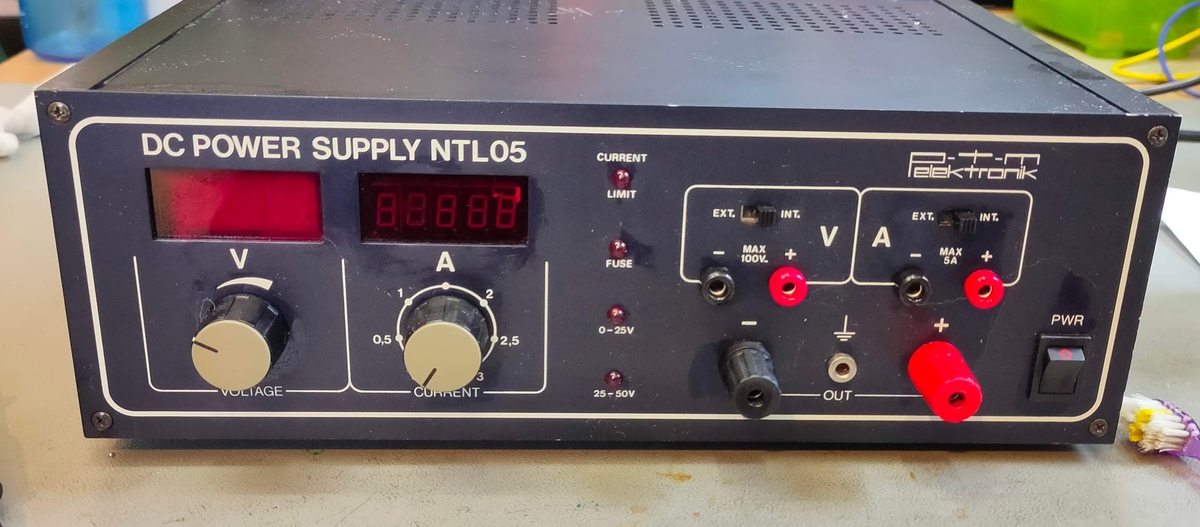

Moin, ich suche Unterlagen zu folgendem Netzteil: Playtronic - ptm elektronik - NTL05 elektrotanya und radiomuseum haben leider nichts passendes. Ich nehme an, dass das mal ein Bausatzgerät war. Mich wundert, das man so wenig dazu findet. Die Elo 04/12 1982 scheint etwas zu haben: Aber wo finde ich diese Zeitschrift noch im Archiv? https://www.radiomuseum.org/lf/dwl/22104/ELO_1982_Jahresverzeichnis.pdf Danke euch und Grüße, Norbert
Angehängte Dateien:
-
240 KB -
220 KB
:
Bearbeitet durch User

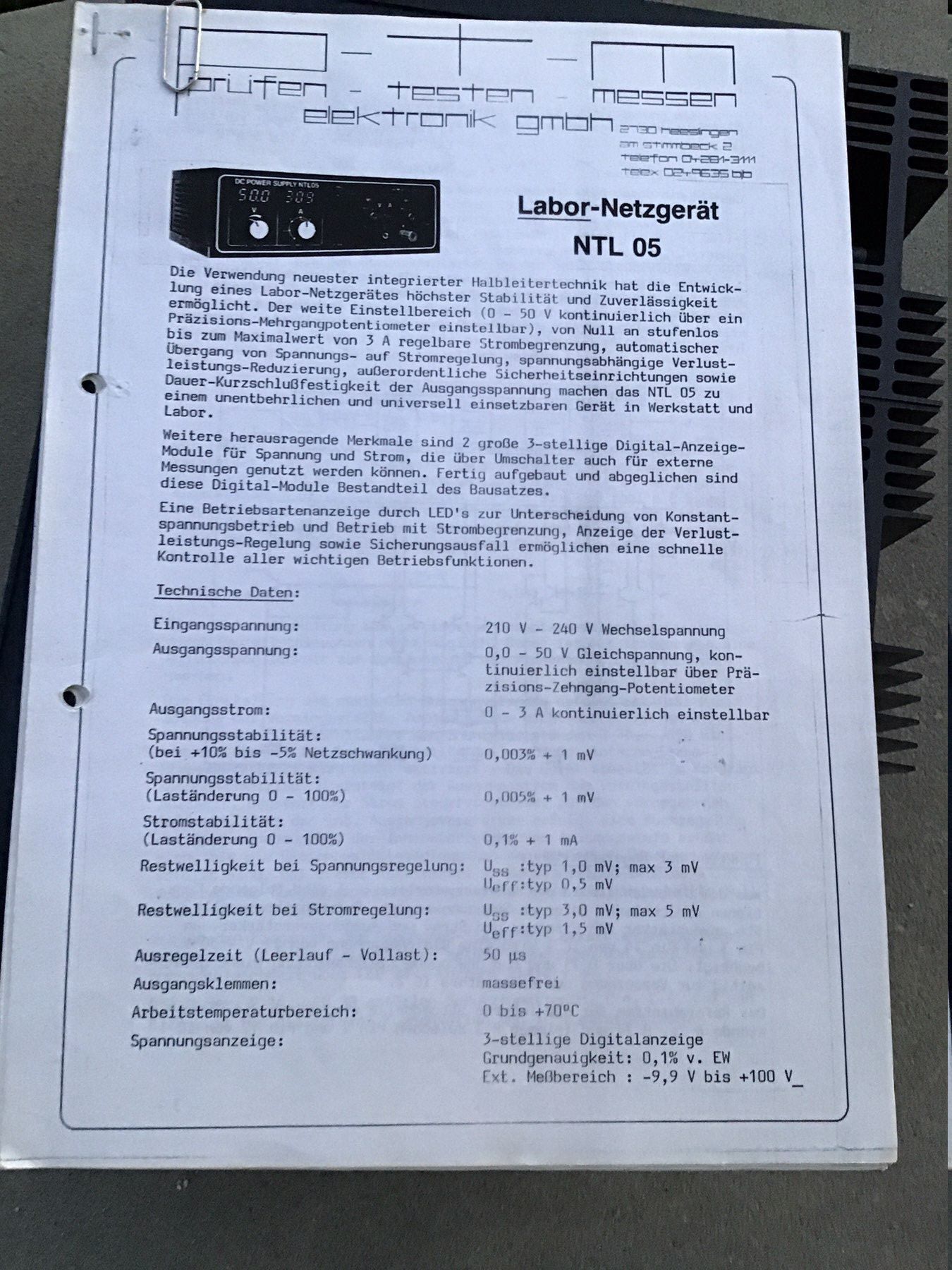

Du hast das funktionierende Gerät doch für 25€ gekauft, die Schaltung liegt dir also vor, ist doch kein hochdichtes Multilayer. Die Leistungsbeschreibung steht im Ricardo-Angebot. Das Amperemeter wurde ausgewechselt.
Angehängte Dateien:
Guten Morgen, > Du hast das funktionierende Gerät doch für 25€ gekauft, die > Schaltung > liegt dir also vor, ist doch kein hochdichtes Multilayer. die Ricardo-Anzeige (von 2019!) habe ich auch gefunden. Ich bin aber leider nicht der Käufer und damit im Besitz der gezeigten Unterlagen. Wie kommst du darauf? Ich habe mir das dort gezeigte Foto des Unterlagenstapels gespeichert -> genau den - komplett - hätte ich gerne:-) > Die Leistungsbeschreibung steht im Ricardo-Angebot. > Das Amperemeter wurde ausgewechselt. Ist offentsichtlich...
Im Radiomuseum gibt es immerhin fünf kleine aber halbwegs lesbare Schaltplanseiten des NTL-01 https://www.radiomuseum.org/r/playtronic_labornetzteil_ntl01.html "Schaltpläne" anklicken und "Grafik in neuem Tab öffnen" Laut Stückliste ein CA3086 fünffach-Transistor und ein OP CA3130 beide von Intersil / RCA https://pdf1.alldatasheet.com/datasheet-pdf/view/66318/INTERSIL/CA3086.html https://www.renesas.com/us/en/document/dst/ca3130-ca3130a-datasheet da steht noch "Playtronic GmbH; Heeslingen" https://de.wikipedia.org/wiki/Heeslingen
:
Bearbeitet durch User
Keine Gewähr auf irgendwas nur lose Links, könnt passen oder nicht ------------------------------- Schaltplan NTl08 auch mit MC1466L und Trafoumschaltung, aber Unterschiede erkennbar https://www.circuitsonline.net/forum/file/12879 -------------------------------- Prenninger hat vllt (kostenpflichtig) Baumappe oder sonstwas? " 542_c_ptm-x_NTL05 Labor-Netzgerät MC1466L TL081 uA741 MC34001_1a.pdf" https://sites.schaltungen.at/elektronik/labornetzgeraet.html --------------------------------- Hans weiss Bescheid? meint vllt NTL05, NT05 gibt es vmtl nicht. Falls liest diesen Thead nicht mit "Playtronic NT 05...Die RIM Baumappe findet man schnell im Netz,aber die vom Playtronic nicht so schnell" Beitrag "Re: Probleme mit Labornetzgerät"
:
Bearbeitet durch User
Angehängte Dateien:

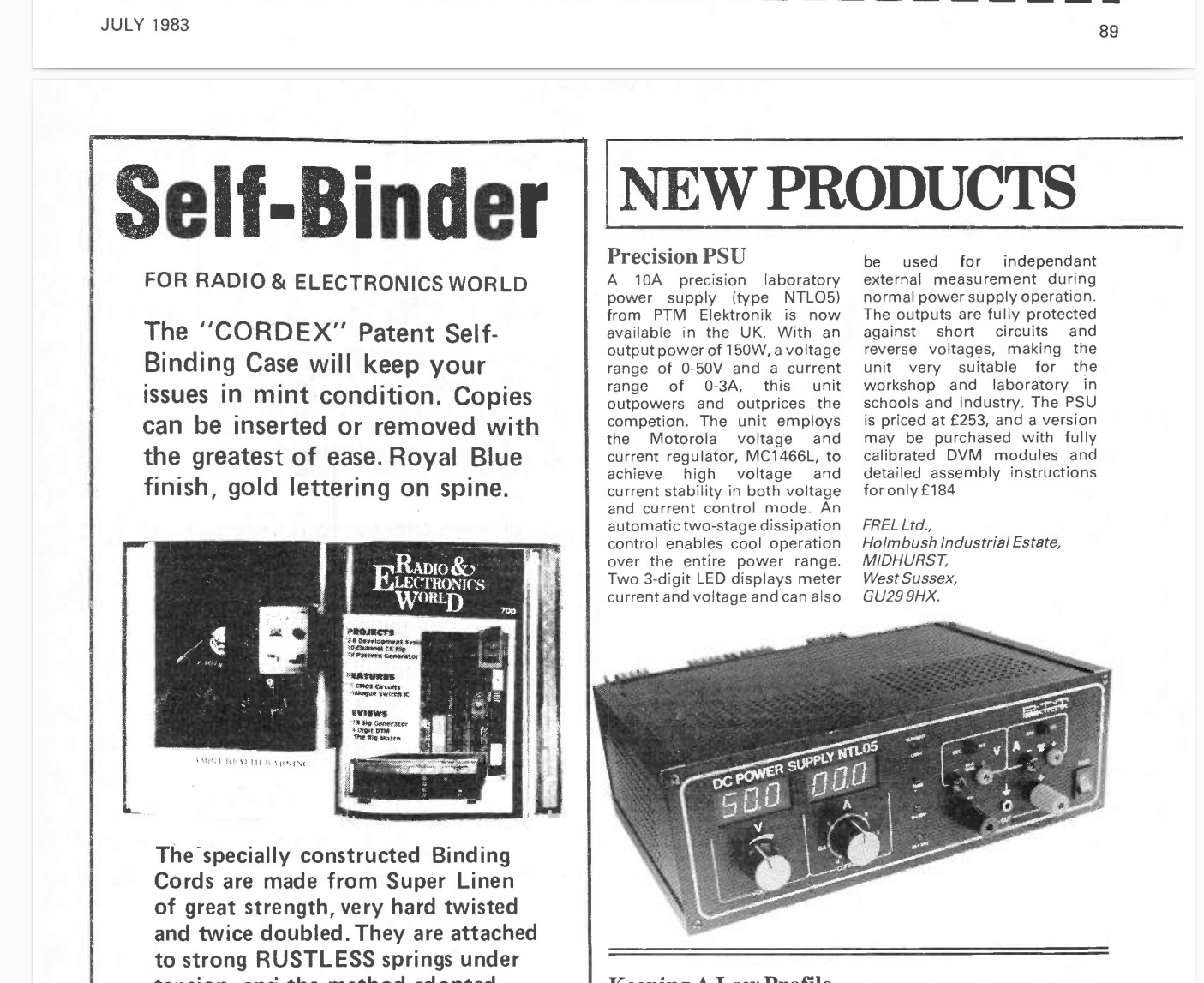

Steffen & Christoph: Richtig gut! Vielen Dank dafür. Das ist auf jeden Fall viel mehr als ich so zurechtgegoogelt habe! Vor allem der Plan zum NTL08 wird helfen! Ein Freund hat noch einen Artikel in einer englischen Zeitschrift gefunden. Dem Dokumentationszweck dienend als Anhang...
:
Bearbeitet durch User
Angehängte Dateien:
Falls Interesse, mehr oder kaum interessant das folgende Ich habe auch gesucht nach Elo und im Einführungsbeitrag verlinken Dokument Elo 1982 Jahresübersicht steht "Playtronic Labornetzgerät NTL 05 4/12" ,bedeutet natürlich vielleicht Seite 12 Könnte vielleicht das hier im ELO-April-1982 Inhaltsverz. im Anhang zu sein , Im Anhang erkenne ich vielleicht "Labor-Netzgerät" mit Seitenangabe 12, leider nicht in der Kategorie "Bauanleitungen"(edit sehe grad diese Info auch der Jahresübersicht entnehmbar) Edit: Geschriebenes gelöscht https://www.radiomuseum.org/lf/p/elo-die-welt-der-elektronik-franzis/vol8num4/ Norbert W. schrieb: > Ein Freund hat noch einen Artikel in einer englischen Zeitschrift > gefunden Eine ähnliche Anzeige der engl. Firma aus dem Archiv verhalf mir zur Suchstichwort "MC1644L" mit dessen Hilfe ich dann (leider nur) den NTL08 Schaltplan fand, nach dem NTL05 suchend
:
Bearbeitet durch User
Angehängte Dateien:

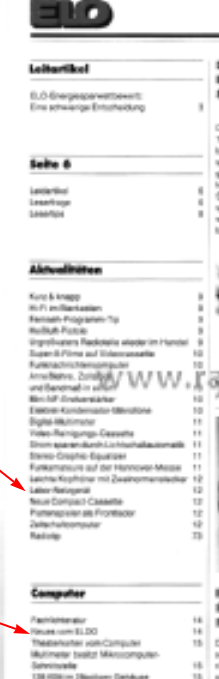

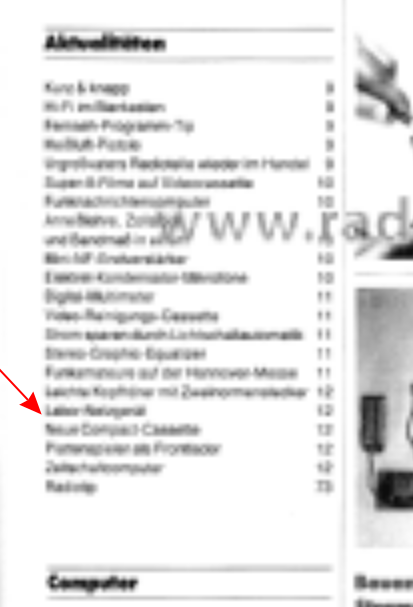

Da ich den vorherigen Beitrag vermasselt bzgl Elo hab, hier besser, auch warscheinlich recht uninteressant ------------------ Ich habe auch gesucht nach Elo und im Einführungsbeitrag verlinkten Dokument Elo 1982 Jahresübersicht steht: "Playtronic Labornetzgerät NTL 05 4/12" ,bedeutet natürlich vielleicht Seite 12 Könnte vielleicht das hier im Anhang sein, ELO-April-1982 Inhaltsverz. Im Anhang erkenne ich vielleicht "Labor-Netzgerät" mit Seitenangabe 12, mit Pfeil markiert Darunter fängt die Kategorie Computer an, der zweite Rote Pfeil dort zeigt auf seite 14 laut Jahresübersicht "Neues vom Eldo" = Seite 14 (ELDO, Neues vom E) Also scheint leider nicht arg viel dort zu sein, ohne Gewähr https://www.radiomuseum.org/lf/p/elo-die-welt-der-elektronik-franzis/vol8num4/
:
Bearbeitet durch User
Moin Steffen, da ist nichts vermasselt - ich habe das schon verstanden. Und ich teile deine Einschaetzung, dass es vermutlich eher eine kurze Produktvorstellung ist. Vielleicht vergleichbar mit der aus dem englischen Magazin. Was mir auffällt ist, dass man in besser in zig Foren registriert ist um Recherche zu betreiben. Die entsprechenden Artikel sind erst danach sichtbar. Und die Seite aus AT ist ja nochmal ein ganz eigenes "Drama". Sehr wertvolle Sammlung, aber bei google gar nicht indiziert und selbst für Menschen nur schlecht zu durchdringen. Sehr schade. Aber der Schaltplan zum NTL08 ist - im Moment - der Schlüssel:-)
Steffen E. schrieb: > Eine ähnliche Anzeige der engl. Firma aus dem Archiv verhalf mir zur > Suchstichwort "MC1644L" mit dessen Hilfe ich dann (leider nur) den > NTL08 Schaltplan fand, nach dem NTL05 suchend Was heisst "leider", ich drück mich wieder ungeschickt aus, in dem Moment war ich enttäuscht beim unscharfen Suchen; halbwegs passende Alternativen zu NTL05-Dokumenten zu finden wäre eher erst ein späterer Schritt gewesen, angesichts mangelnder Ergebnisse, oder für einen Überblick
:
Bearbeitet durch User
https://www.circuitsonline.net/forum/file/12879 da kommt nur: 403 - Toegang geweigerd Toegang tot de aangevraagde URL is geweigerd. aber im Webardchiv ist der Schaltplan-Zugang nicht verweigert: https://web.archive.org/web/20170208123125/https://www.circuitsonline.net/forum/file/12879 > Suchstichwort "MC1644L" Zahlendreher richtig ist MC1466 http://www.bitsavers.org/components/motorola/_dataBooks/1982_Motorola_Linear_Switchmode_Voltage_Regulator_Handbook.pdf ab PDF-Seite 242
Christoph db1uq K. schrieb: > https://www.circuitsonline.net/forum/file/12879 > da kommt nur: > 403 - Toegang geweigerd Toegang tot de aangevraagde URL is geweigerd. Dann jetzt richtiger und auch mit bischen Forenkontext, hatte geschrieben, der Schaltplan sei anders, hatte ihn also gesehen. Steffen E. schrieb: > aber > Unterschiede erkennbar Hier war ich rein, Entschuldigung an TO, dachte Link sei ok https://www.circuitsonline.net/forum/view/message/1812679#1812679 Christoph db1uq K. schrieb: >> Suchstichwort "MC1644L" > Zahlendreher richtig ist MC1466 > http://www.bitsavers.org/components/motorola/_dataBooks/1982_Motorola_Linear_Switchmode_Voltage_Regulator_Handbook.pdf > ab PDF-Seite 242 Hatte ich zweimal richtig drin und einmal falsch, 66,6% sind mal wenigstens eine Drei Steffen E. schrieb: > in dem > Moment war ich enttäuscht beim unscharfen Suchen Unscharf mit "*alle rechte vorbehalten*" "*MC1466L*" das gefunden , das mit den Rechten aus einem anderen Schaltplan von Playtronic https://www.8bit-wiki.de/fileadmin/8bit-wiki/Sinclair/ZX81/hardware/RAM/ptm-16k-Bausatz.pdf
:
Bearbeitet durch User
>> 403 - Toegang geweigerd Toegang tot de aangevraagde URL is geweigerd. > > Dann jetzt richtiger und auch mit bischen Forenkontext, hatte > geschrieben, der Schaltplan sei anders, hatte ihn also gesehen. [...] > Hier war ich rein, Entschuldigung an TO, dachte Link sei ok Der Link funktioniert wenn man ihn kopiert und in einen frischen Tab einfügt. Direkt draufklicken ging nicht. Hatte ich in der Eile auch nicht erwähnt. > https://www.circuitsonline.net/forum/view/message/1812679#1812679 Danke f. mehr Kontext!
:
Bearbeitet durch User
Bei Ricardo wird dieses Gerät mit Unterlagen angeboten zZeit.27 Euro.
Gruß Hans

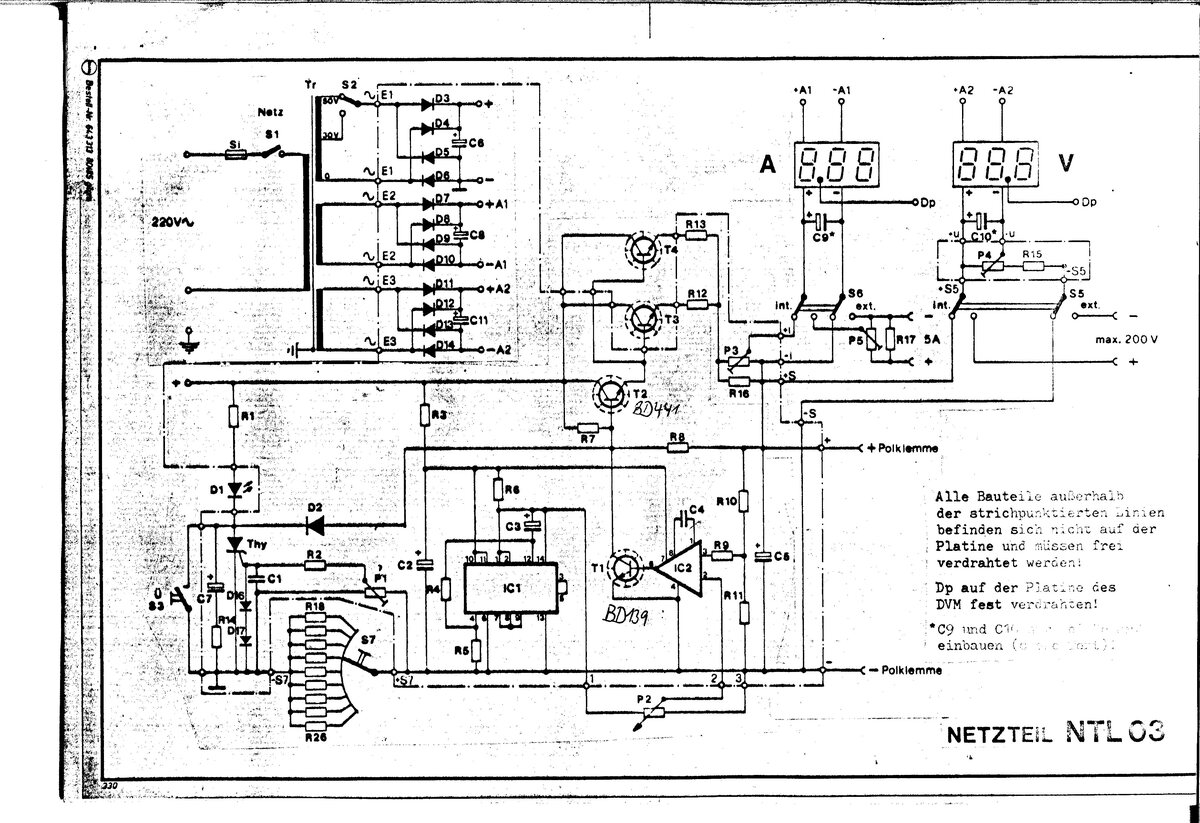

noch ein alter Fastnachter... siehe oben "Ricardo-Anzeige (von 2019!)" Die IC1 und IC2 sehen dem NTL01 vom Radiomuseum sehr ähnlich, steht nicht dran, ob das auch die beiden RCA-Typen sind.
:
Bearbeitet durch User
Angehängte Dateien:
-
830 KB -
990 KB -
850 KB -
87 KB

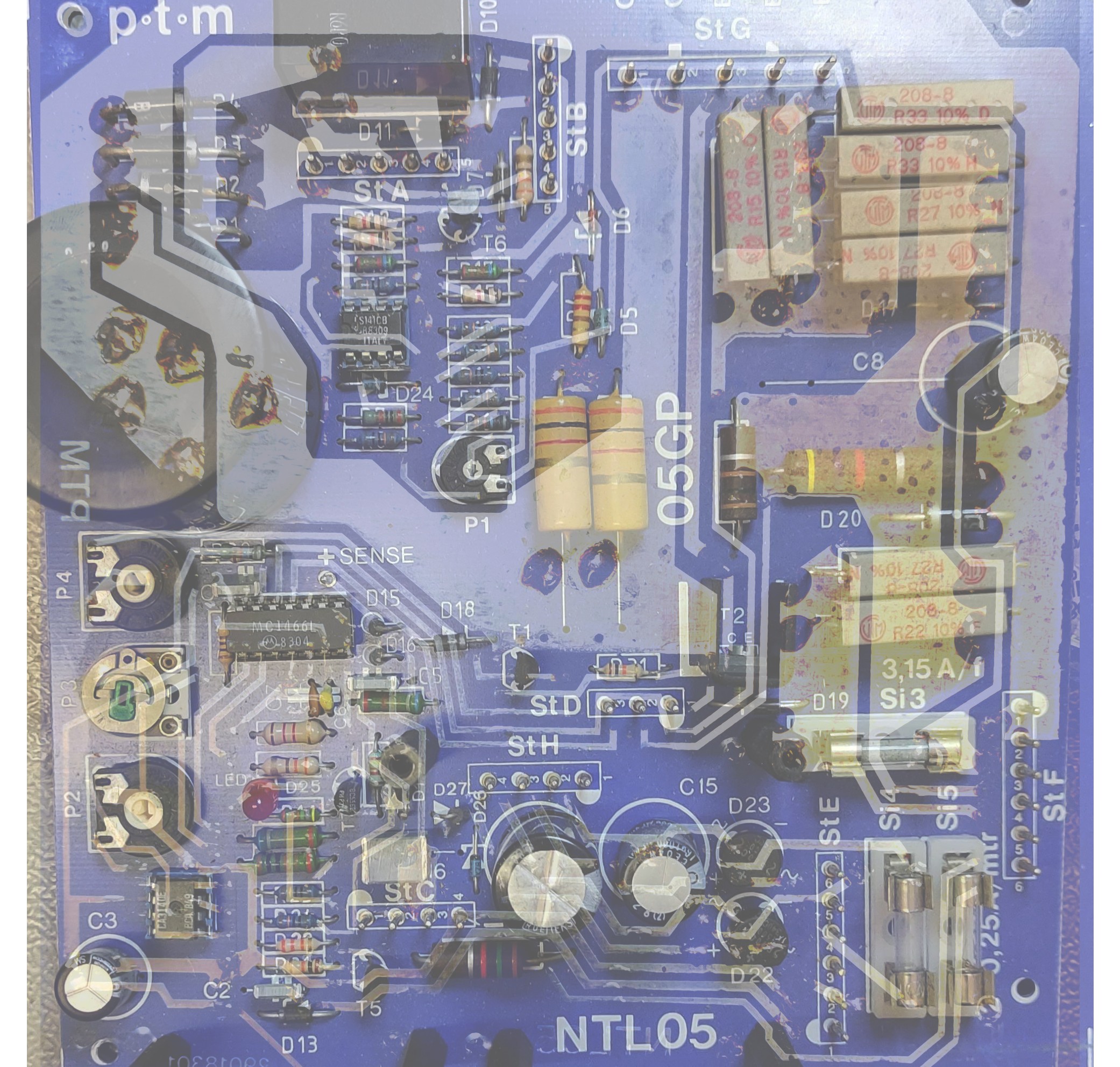

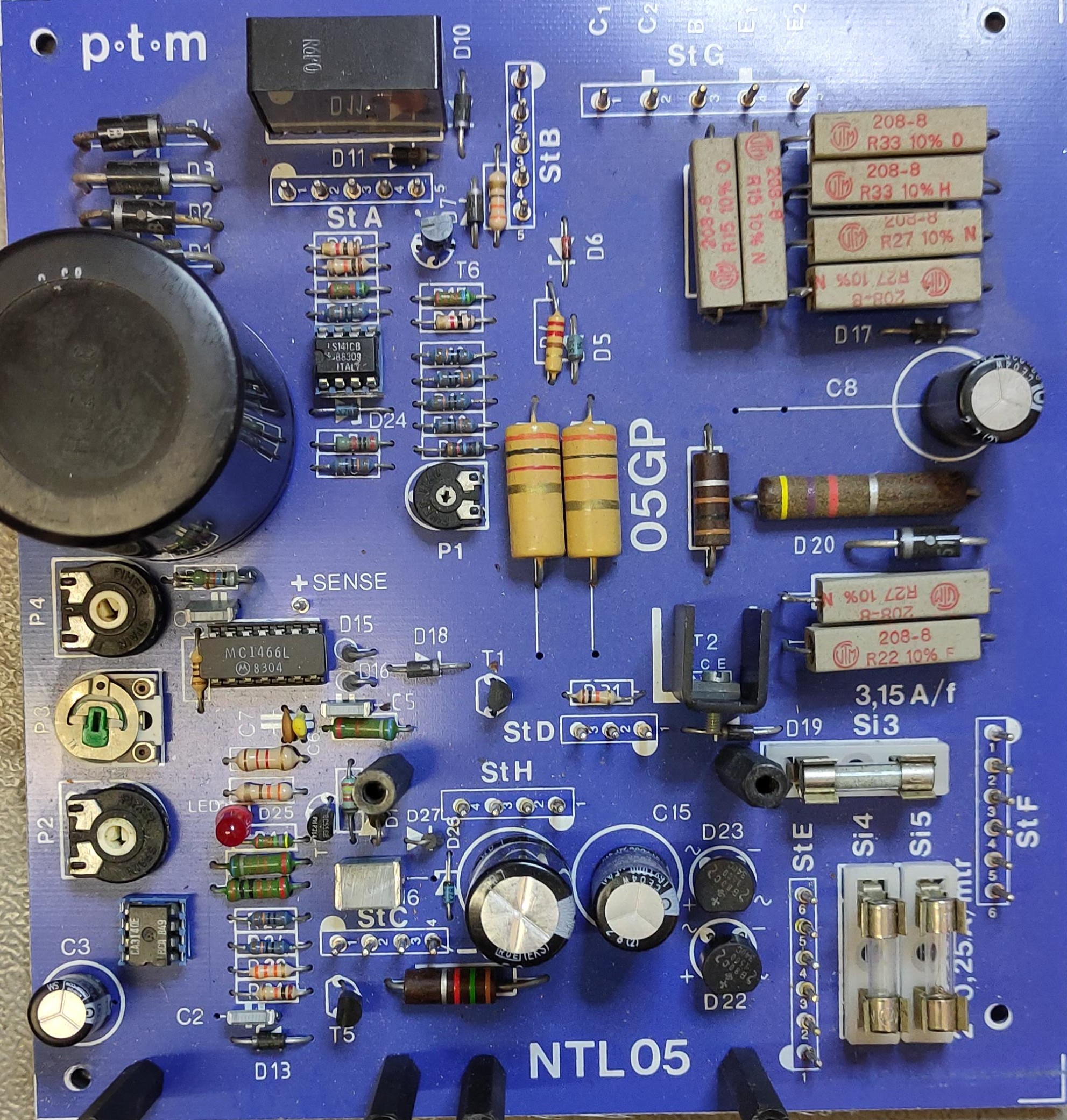

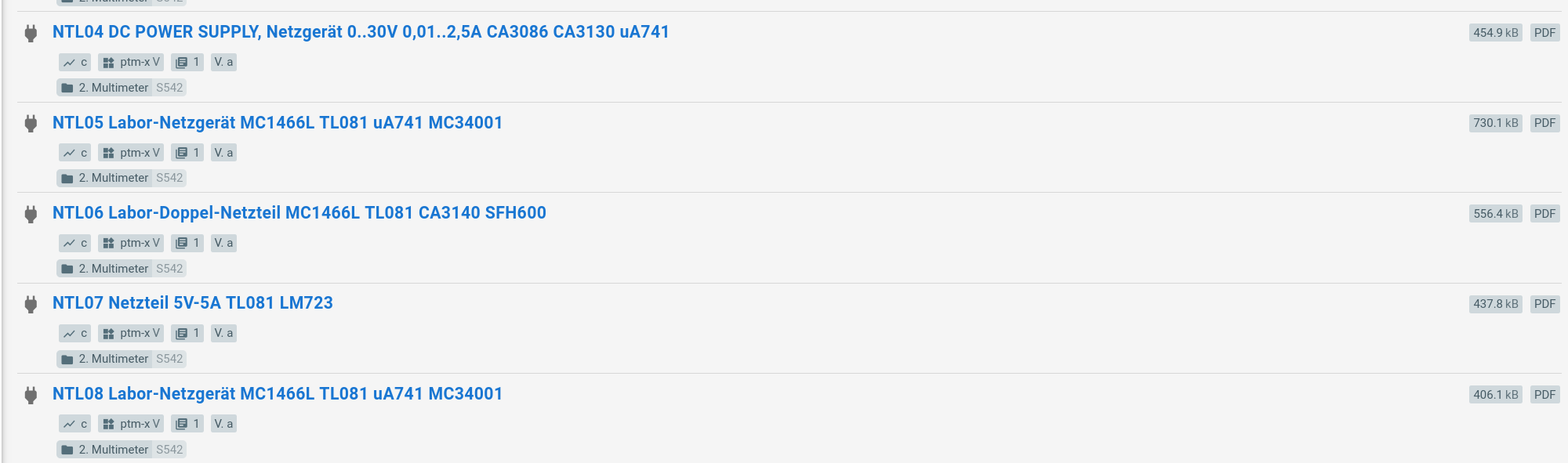

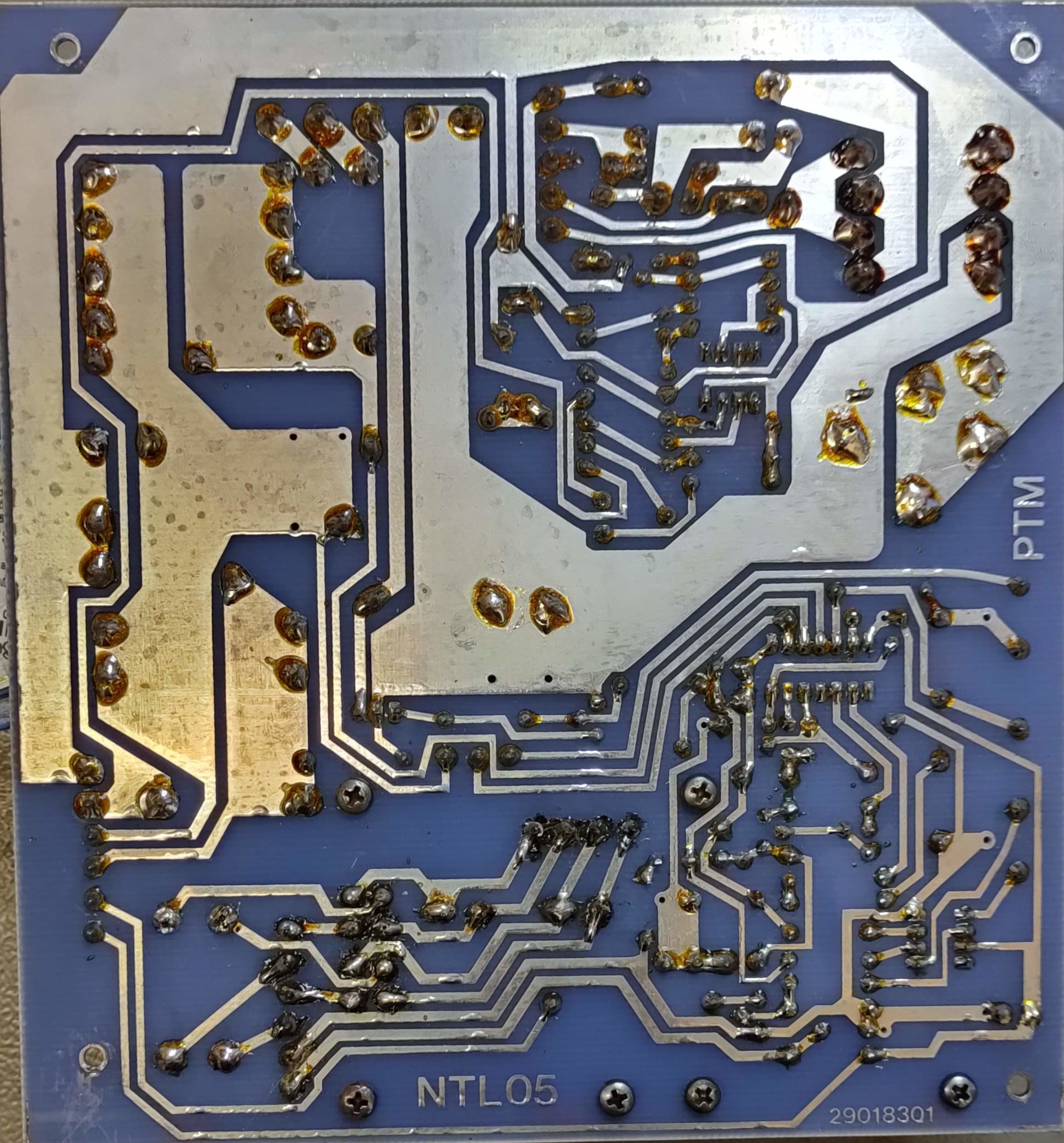

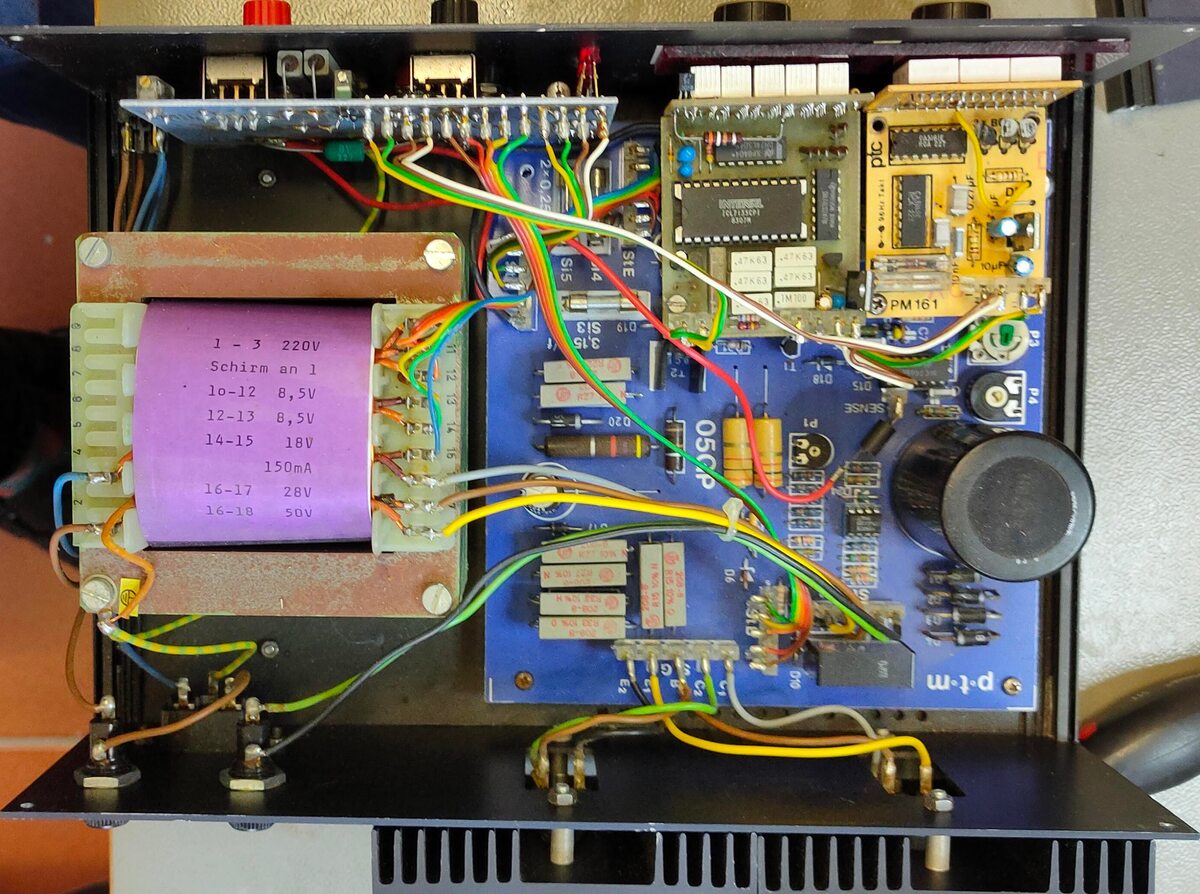

Danke Hans f.d. Rückmeldung und Upload zum NTL03! Was in den anderen Netzteilen verbaut ist, sieht man über die Recherche bei linksammlung.info ganz gut... Theoretisch kann man sich ja da eine Seite zum NTL05 herunterladen (gegen Spende), aber einsortiert in Multimeter und nur eine Seite ist halt auch ein Zufallsspiel. Ich habe die Platine jetzt mal entnommen, Vorder- & Rückseite fotografiert und versucht, sie einigermaßen übereinanderzulegen. Ich denke, zusammen mit den Beispielen zum NTL08 und dem Datenblatt zum 1466 https://www.mikrocontroller.net/attachment/160010/mc1466l_tiff.pdf komme ich damit zurecht. Ich danke euch für die Mitarbeit!
:
Bearbeitet durch User
Steffen E. schrieb: > Christoph db1uq K. schrieb: >>> Suchstichwort "MC1644L" >> Zahlendreher richtig ist MC1466 >> > http://www.bitsavers.org/components/motorola/_dataBooks/1982_Motorola_Linear_Switchmode_Voltage_Regulator_Handbook.pdf >> ab PDF-Seite 242 > > Hatte ich zweimal richtig drin und einmal falsch, 66,6% sind mal > wenigstens eine Drei Ich meinte hier (Link zum Schaltplan hab ich später berichtigt) Steffen E. schrieb: > Keine Gewähr auf irgendwas nur lose Links, könnt passen oder nicht > ------------------------------- > Schaltplan NTl08 auch mit MC1466L und Trafoumschaltung, aber > Unterschiede erkennbar > https://www.circuitsonline.net/forum/file/12879 > -------------------------------- > Prenninger hat vllt (kostenpflichtig) Baumappe oder sonstwas? > " 542_c_ptm-x_NTL05 Labor-Netzgerät MC1466L TL081 uA741 MC34001_1a.pdf" > https://sites.schaltungen.at/elektronik/labornetzgeraet.html > ---------------------------------
Final, der Schaltplan zum NTL05 und ein bischen Prosa.
Norbert W. schrieb: > Final, der Schaltplan zum NTL05 und ein bischen Prosa. Danke Dir dafür Norbert, das hilft doch wirklich weiter.
